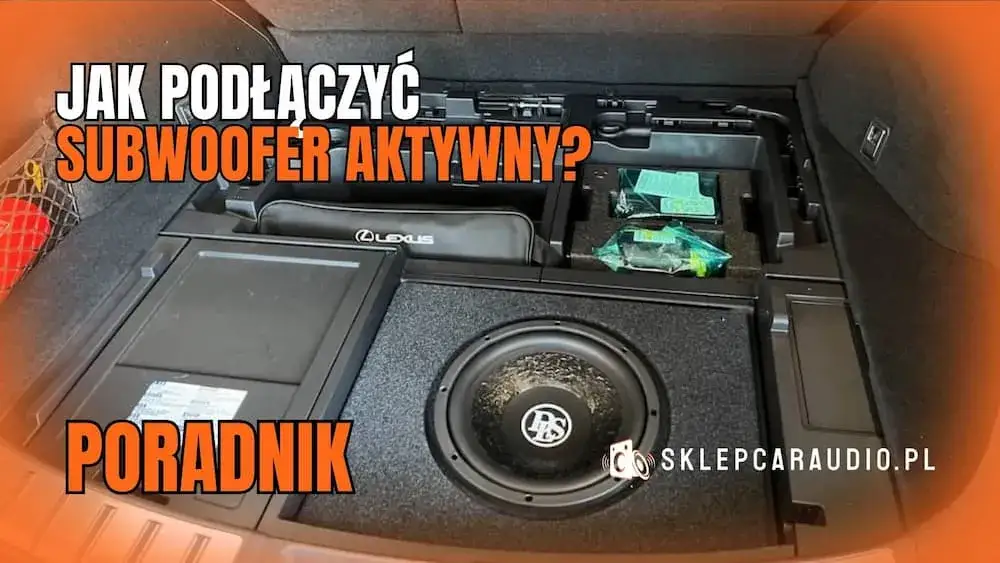

Subwoofer aktywny w aucie? Montaż krok po kroku i głęboki bas

W dzisiejszych czasach, kiedy fabryczne systemy audio w samochodach często pozostawiają wiele do życzenia w kwestii głębi i dynamiki basu, samodzielny montaż subwoofera aktywnego staje się coraz popularniejszym rozwiązaniem. Ten kompleksowy poradnik krok po kroku ma za zadanie przeprowadzić Cię przez cały proces instalacji, od wyboru odpowiednich kabli, przez bezpieczne podłączenie, aż po finalne strojenie, abyś mógł cieszyć się znacznie lepszym brzmieniem w swoim pojeździe.

Dlaczego fabryczne audio to często za mało? Odkryj moc głębokiego basu

Z mojego doświadczenia wynika, że standardowe systemy audio montowane fabrycznie w samochodach rzadko kiedy są w stanie zaoferować pełne i satysfakcjonujące brzmienie. Często brakuje im mocy, a przede wszystkim głębi w zakresie niskich tonów. Muzyka bez solidnego basu staje się płaska i pozbawiona dynamiki, co znacząco obniża przyjemność ze słuchania. Tutaj właśnie z pomocą przychodzi subwoofer aktywny, który jest w stanie całkowicie odmienić akustykę wnętrza, dodając jej wyczuwalnej mocy i przestrzeni.

Czym jest subwoofer aktywny i dlaczego to najprostszy sposób na poprawę dźwięku?

Subwoofer aktywny to nic innego jak głośnik niskotonowy, który ma już wbudowany wzmacniacz. To właśnie ta integracja sprawia, że jego instalacja jest znacznie prostsza i bardziej intuicyjna niż w przypadku subwoofera pasywnego. Jego głównym zadaniem jest odtwarzanie najniższych częstotliwości, zazwyczaj w zakresie od 20 do 120 Hz, co skutecznie odciąża pozostałe głośniki w samochodzie. Dzięki temu reszta systemu może skupić się na reprodukcji średnich i wysokich tonów, co przekłada się na znacznie czystszy i bardziej dynamiczny dźwięk ogólny. Dla wielu entuzjastów car audio, subwoofer aktywny jest pierwszym i często najbardziej efektywnym krokiem w kierunku znaczącej poprawy jakości dźwięku.

Aktywny vs pasywny kluczowe różnice, które musisz znać przed montażem

Zanim zabierzemy się za montaż, warto zrozumieć podstawową różnicę między subwooferem aktywnym a pasywnym. Subwoofer aktywny, jak już wspomniałem, ma wbudowany wzmacniacz, co oznacza, że wystarczy doprowadzić do niego zasilanie, masę i sygnał audio. Cała elektronika sterująca basem jest już w środku, co znacznie upraszcza instalację i oszczędza miejsce.

Subwoofer pasywny natomiast to tylko sam głośnik, który wymaga zewnętrznego wzmacniacza. To wiąże się z koniecznością zakupu dodatkowego urządzenia, prowadzenia kolejnych kabli (głośnikowych od wzmacniacza do subwoofera) i znalezienia miejsca na wzmacniacz. Dlatego też, jeśli dopiero zaczynasz swoją przygodę z car audio lub szukasz prostego i efektywnego rozwiązania, subwoofer aktywny jest zdecydowanie lepszym wyborem do samodzielnego montażu. To właśnie na nim skupimy się w tym poradniku.

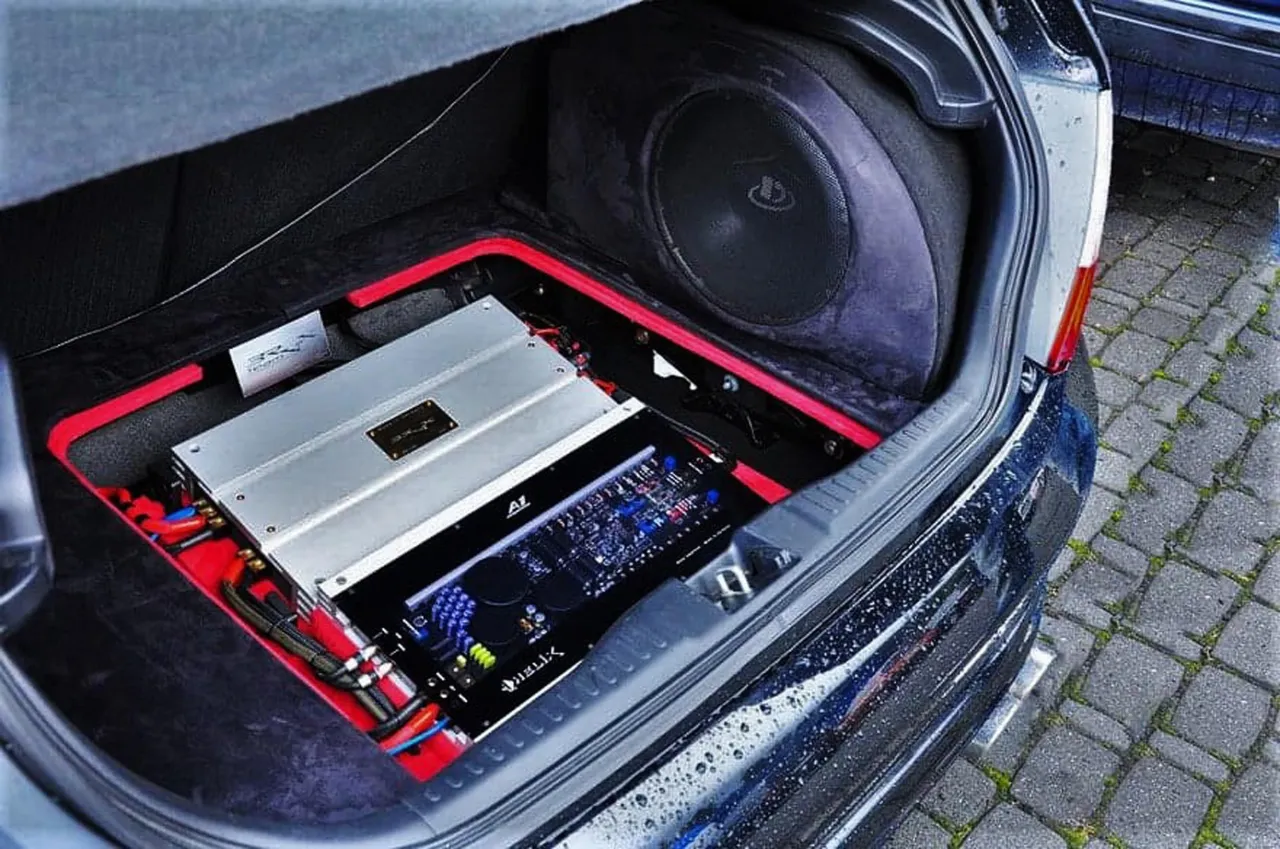

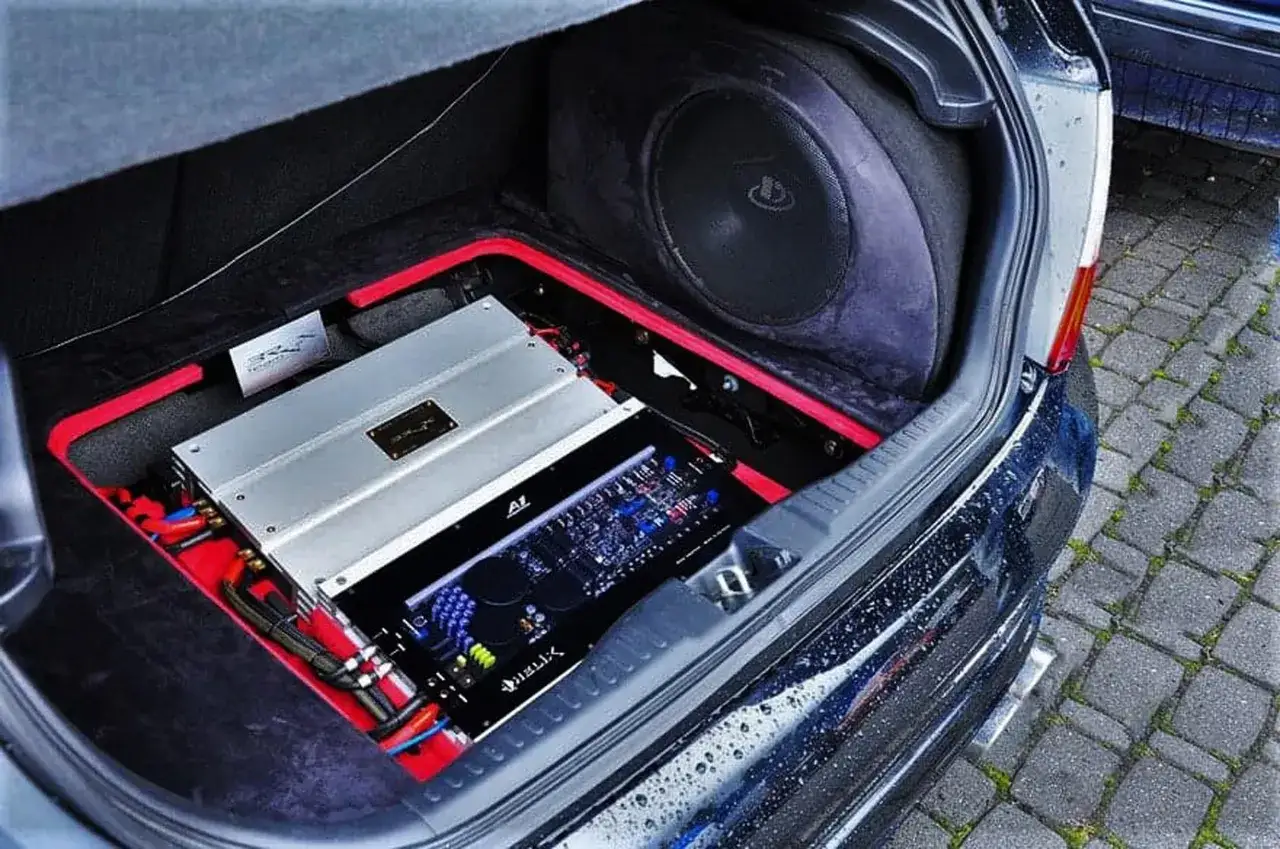

Przygotowania do montażu: Narzędzia i kable, bez których nie zaczniesz

Każdy udany montaż zaczyna się od solidnych przygotowań. Zanim w ogóle pomyślisz o podłączaniu czegokolwiek, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i odpowiednie okablowanie. To podstawa, która pozwoli Ci pracować sprawnie i bezpiecznie, unikając frustracji w trakcie instalacji.

Niezbędne narzędzia: co warto mieć pod ręką?

Przygotowanie odpowiedniego zestawu narzędzi to połowa sukcesu. Oto lista rzeczy, które moim zdaniem warto mieć pod ręką:

• Zestaw kluczy nasadowych i płaskich (do odkręcania klem akumulatora i śrub mocujących).
• Zestaw śrubokrętów (krzyżakowych i płaskich, różnych rozmiarów).
• Ściągacze do tapicerki (plastikowe łopatki, które zapobiegną uszkodzeniu elementów wnętrza).
• Miernik uniwersalny (multimetr) (nieoceniony do sprawdzania napięcia, ciągłości obwodów i diagnozowania problemów).
• Nóż do tapet / ostry nożyk (do precyzyjnego cięcia kabli i izolacji).
• Lutownica lub zaciskarka do konektorów (w zależności od preferowanej metody łączenia kabli).
• Opaski kablowe (trytytki) (do estetycznego i bezpiecznego mocowania przewodów).
• Taśma izolacyjna (do zabezpieczania połączeń).
• Wiertarka z wiertłami (jeśli będziesz musiał wiercić otwory, np. na śrubę masową).
• Latarka czołowa (nieoceniona w ciemnych zakamarkach samochodu).

Jak dobrać odpowiedni zestaw kabli do mocy Twojego subwoofera?

Dobór odpowiednich kabli to absolutny fundament bezpiecznej i efektywnej instalacji. Zbyt cienkie przewody mogą prowadzić do spadków napięcia, przegrzewania się, a w skrajnych przypadkach nawet do pożaru. Najważniejszy jest kabel zasilający (plusowy), którego grubość zależy od mocy RMS Twojego subwoofera. Na przykład, dla subwoofera o mocy do 200W RMS zazwyczaj wystarczy kabel o przekroju 10mm², natomiast dla mocniejszych jednostek (200-400W RMS) zalecam już 20mm² lub nawet więcej. Oprócz tego potrzebujesz:

• Kabel masowy (o tej samej grubości co zasilający, ale możliwie krótki).
• Kabel sygnałowy RCA/cinch (ekranowany, dobrej jakości, aby uniknąć zakłóceń).
• Kabel sterujący (remote) (cienki przewód, zazwyczaj niebieski lub niebiesko-biały).
• Peszle ochronne (do zabezpieczania kabli przed przetarciem w miejscach narażonych na uszkodzenia).
• Konektory i końcówki kablowe (do solidnego zarobienia przewodów).

Zrozumienie przewodów: zasilający, masowy, sygnałowy (RCA) i sterujący (remote)

Każdy przewód w instalacji car audio ma swoje specyficzne zadanie. Zrozumienie ich funkcji jest kluczowe dla prawidłowego montażu:

• Przewód zasilający (plusowy): To "tętnica" systemu. Prowadzi prąd bezpośrednio z dodatniej klemy akumulatora do subwoofera. Musi być odpowiednio gruby i zabezpieczony bezpiecznikiem, aby dostarczyć wystarczającą moc i chronić instalację przed przeciążeniem.
• Przewód masowy: Odprowadza prąd z subwoofera do karoserii samochodu, zamykając obwód elektryczny. Niezwykle ważne jest, aby był krótki, o odpowiednim przekroju i podłączony do solidnego, oczyszczonego punktu masowego na karoserii. Zła masa to najczęstsza przyczyna buczenia i szumów.
• Przewód sygnałowy (RCA/cinch): Przesyła niskopoziomowy sygnał audio z radia do wzmacniacza subwoofera. Jest to delikatny sygnał, dlatego kabel powinien być ekranowany i prowadzony z dala od kabli zasilających, aby uniknąć zakłóceń.
• Przewód sterujący (remote): To cienki przewód, który odpowiada za włączanie i wyłączanie wzmacniacza subwoofera razem z radiem. Gdy radio się włącza, wysyła sygnał do przewodu remote, który aktywuje subwoofer. Gdy radio się wyłącza, subwoofer również przestaje działać.

Montaż subwoofera krok po kroku: Praktyczny przewodnik

Teraz, gdy masz już wszystkie narzędzia i kable, możemy przejść do sedna, czyli do samego montażu. Przygotowałem dla Ciebie szczegółowy przewodnik, który poprowadzi Cię przez każdy etap instalacji. Pamiętaj, aby działać spokojnie i precyzyjnie pośpiech jest złym doradcą w car audio.

Krok 1: Bezpieczeństwo przede wszystkim jak prawidłowo odłączyć akumulator?

Zawsze zaczynam od tego kroku, bo bezpieczeństwo jest najważniejsze. Zanim zaczniesz manipulować przy jakichkolwiek przewodach, koniecznie odłącz akumulator. To zapobiegnie przypadkowym zwarciom i porażeniom prądem. Pamiętaj o kolejności: najpierw odkręć i odłącz ujemną klemę (-), a dopiero potem dodatnią (+). Dzięki temu masz pewność, że instalacja jest całkowicie pozbawiona zasilania.

Krok 2: Tętnica systemu, czyli prowadzenie kabla zasilającego od akumulatora do bagażnika

Prowadzenie kabla zasilającego to jeden z najbardziej czasochłonnych etapów. Musisz poprowadzić go bezpośrednio od dodatniej klemy akumulatora, przez ścianę grodziową (przegrodę silnika), aż do miejsca montażu subwoofera w bagażniku. Kluczowe jest, aby ten kabel prowadzić inną stroną samochodu niż kable sygnałowe (RCA). Jeśli kable zasilające i sygnałowe będą szły obok siebie, niemal na pewno pojawią się zakłócenia (szumy, buczenie). Zazwyczaj kabel zasilający prowadzę po lewej stronie samochodu (patrząc od przodu), a sygnałowe po prawej, pod progami i wykładziną. Szukaj fabrycznych przepustów w ścianie grodziowej często są tam gumowe zaślepki, przez które można bezpiecznie przeprowadzić kabel. Użyj peszla, aby zabezpieczyć przewód przed przetarciem.

Gdzie zamontować bezpiecznik i dlaczego jest on absolutnie kluczowy?

Na kablu zasilającym, tuż po wyjściu z akumulatora (w odległości 15-30 cm od klemy), musisz zamontować bezpiecznik. To absolutnie kluczowy element! Jego zadaniem jest ochrona całej instalacji pojazdu przed zwarciem. W przypadku awarii lub uszkodzenia kabla, bezpiecznik spali się, odcinając zasilanie i zapobiegając poważnym uszkodzeniom, a nawet pożarowi. Nigdy, przenigdy nie pomijaj tego elementu.

Krok 3: Solidne uziemienie jak znaleźć idealny punkt masowy i prawidłowo go przygotować?

Prawidłowe uziemienie to podstawa stabilnej pracy subwoofera i brak zakłóceń. Kabel masowy powinien być jak najkrótszy (maksymalnie 50-100 cm) i podłączony do gołego, metalowego elementu karoserii, blisko subwoofera. Znajdź solidną śrubę, która mocuje jakiś element do podwozia, lub wywierć nowy otwór. Następnie dokładnie oczyść punkt styku z farby, rdzy i brudu. Musi być lśniący metal! Niewłaściwa masa jest jedną z najczęstszych przyczyn irytującego buczenia i szumów w systemie audio. Użyj konektora oczkowego i solidnie dokręć śrubę.

Krok 4: Serce operacji, czyli jak doprowadzić sygnał dźwiękowy z radia

Doprowadzenie sygnału audio do subwoofera to kluczowy moment. Sposób podłączenia zależy od tego, jakie radio posiadasz w samochodzie. Przyjrzyjmy się trzem najczęstszym scenariuszom.

Scenariusz A: Twoje radio ma wyjścia RCA (prosta droga do sukcesu)

To najprostszy i najbardziej preferowany scenariusz. Jeśli Twoje radio (zazwyczaj niefabryczne) posiada wyjścia RCA (cinch) oznaczone jako "SUB OUT" lub "PRE OUT", wystarczy, że podłączysz do nich kabel sygnałowy RCA i poprowadzisz go do wejść "LINE IN" w subwooferze. Pamiętaj, aby kabel sygnałowy prowadzić inną stroną samochodu niż kabel zasilający, aby zminimalizować ryzyko zakłóceń.

Scenariusz B: Radio fabryczne bez wyjść RCA? To nie problem! (Instrukcja z konwerterem Hi-Low)

Wielu z nas ma w samochodzie fabryczne radio, które często nie posiada wyjść RCA. W takiej sytuacji nie musisz wymieniać radia! Rozwiązaniem jest użycie konwertera sygnału Hi-Low (adaptera wysokopoziomowego). Podłączasz go do przewodów głośnikowych (najczęściej tylnych) wychodzących z radia. Konwerter zamienia sygnał wysokopoziomowy (przeznaczony dla głośników) na niskopoziomowy (RCA), który jest akceptowany przez subwoofer. Z konwertera wyprowadzasz już standardowy kabel RCA do subwoofera.

Scenariusz C: Twój subwoofer ma wejścia wysokopoziomowe (Hi-Level Input)

Niektóre nowoczesne subwoofery aktywne są wyposażone w wbudowane wejścia wysokopoziomowe (Hi-Level Input). To bardzo wygodne rozwiązanie, które eliminuje potrzebę stosowania zewnętrznego konwertera Hi-Low. Wystarczy, że bezpośrednio podłączysz przewody głośnikowe (np. z tylnych głośników) do odpowiednich wejść w subwooferze. Subwoofer sam przetworzy sygnał na odpowiedni poziom. Zawsze sprawdź instrukcję obsługi swojego subwoofera, aby upewnić się, czy posiada taką funkcję.

Krok 5: Magia przewodu "Remote" co zrobić, by subwoofer włączał się razem z radiem?

Przewód "remote" to ten cienki kabelek, który sprawia, że subwoofer włącza się i wyłącza automatycznie razem z radiem. Najprościej jest podłączyć go do dedykowanego wyjścia w radiu zazwyczaj jest to niebieski lub niebiesko-biały kabel. Jeśli Twoje radio ma takie wyjście, po prostu podłącz do niego przewód remote z subwoofera.

Co zrobić, jeśli radio fabryczne nie ma wyjścia remote? Masz kilka opcji:

• Sygnał po stacyjce: Możesz podłączyć remote do obwodu, który otrzymuje zasilanie po przekręceniu kluczyka w stacyjce (np. zasilanie elektrycznej anteny, jeśli taką posiadasz). Upewnij się, że to stabilne źródło zasilania, które nie zanika podczas rozruchu silnika.
• Konwerter Hi-Low z funkcją auto-remote: Wiele konwerterów sygnału Hi-Low (o których mówiłem wcześniej) posiada funkcję auto-remote. Wykrywają one sygnał audio na przewodach głośnikowych i automatycznie generują sygnał remote dla subwoofera. To bardzo wygodne rozwiązanie, zwłaszcza przy radiach fabrycznych.

Pierwsze uruchomienie i strojenie: Wydobądź 100% potencjału ze sprzętu

Gratulacje! Najtrudniejsze za Tobą. Teraz przyszedł czas na "ożywienie" Twojego subwoofera i wydobycie z niego pełni potencjału. Pamiętaj, że prawidłowe strojenie jest równie ważne jak sam montaż to ono decyduje o jakości i integracji basu z resztą systemu.

Podłączamy wszystko "na sucho": Ostatnie sprawdzenie przed podaniem napięcia

Zanim podłączysz akumulator, wykonaj ostatnie, dokładne sprawdzenie wszystkich połączeń. Upewnij się, że:

• Wszystkie kable są solidnie podłączone i zabezpieczone.
• Nie ma żadnych luźnych przewodów ani nieizolowanych końcówek, które mogłyby spowodować zwarcie.
• Bezpiecznik na kablu zasilającym jest prawidłowo osadzony.
• Kable zasilające i sygnałowe są prowadzone oddzielnie.

Kiedy masz pewność, że wszystko jest w porządku, możesz ponownie podłączyć akumulator najpierw klemę dodatnią (+), a potem ujemną (-).

Podstawowa regulacja, czyli Twój pierwszy kontakt z pokrętłami

Po włączeniu radia i subwoofera, czas na podstawowe ustawienia. Na subwooferze aktywnym znajdziesz zazwyczaj kilka pokręteł i przełączników. Oto te najważniejsze:

Gain jak ustawić wzmocnienie, by nie uszkodzić głośnika?

Pokrętło "Gain" to jedno z najczęściej mylonych ustawień. To nie jest regulator głośności! Jego zadaniem jest dopasowanie poziomu sygnału wejściowego z radia do czułości wzmacniacza w subwooferze. Zbyt wysoki gain prowadzi do przesterowania (clippingu), co może uszkodzić głośnik. Zawsze zaczynaj od minimum. Włącz radio na około 75% maksymalnej głośności (takiej, przy której słuchasz najczęściej, ale bez zniekształceń). Następnie powoli zwiększaj gain na subwooferze, aż bas będzie dobrze słyszalny i zintegrowany z resztą dźwięku, ale bez żadnych zniekształceń. Jeśli usłyszysz charczenie, natychmiast zmniejsz gain.

Filtr LPF (Low Pass Filter) gdzie odciąć pasmo dla najlepszego efektu?

Filtr LPF (Low Pass Filter), czyli filtr dolnoprzepustowy, decyduje o tym, jakie częstotliwości będą odtwarzane przez subwoofer. Odcina on wszystkie dźwięki powyżej ustawionej wartości. Celem jest, aby subwoofer grał tylko najniższe basy, a resztę pasma przejęły głośniki w drzwiach. Punkt wyjściowy do regulacji to zazwyczaj 70-100 Hz. Jeśli masz małe głośniki w drzwiach, możesz ustawić LPF nieco wyżej (np. 100-120 Hz). Jeśli masz większe głośniki, które dobrze radzą sobie z niższymi średnimi tonami, możesz zejść niżej (np. 60-80 Hz). Słuchaj i eksperymentuj, aby znaleźć punkt, w którym bas płynnie łączy się z resztą systemu, bez "dziury" ani nakładania się pasm.

Faza (Phase 0/180°) mały przełącznik, wielka różnica w odbiorze basu

Przełącznik fazy (Phase 0/180°) to mały detal, który potrafi zrobić kolosalną różnicę w odbiorze basu. Służy on do zgrania fazowego subwoofera z przednimi głośnikami. Jeśli faza jest źle ustawiona, bas może być słaby, rozmyty, a nawet "zanikać". Usiądź na miejscu kierowcy i posłuchaj ulubionej piosenki z mocnym basem. Przełącz fazę między 0° a 180°. Wybierz to ustawienie, przy którym bas jest najpełniejszy, najmocniejszy i najlepiej zintegrowany z resztą muzyki, sprawiając wrażenie, jakby dźwięk dochodził z przodu samochodu, a nie tylko z bagażnika.

Coś poszło nie tak? Rozwiązywanie najczęstszych problemów

Nawet najbardziej doświadczonym instalatorom zdarzają się błędy lub napotykają na problemy. To nic niezwykłego. Ważne jest, aby umieć zdiagnozować przyczynę i ją usunąć. Oto najczęstsze problemy, z jakimi możesz się spotkać, i jak sobie z nimi poradzić.

Dlaczego subwoofer buczy lub trzeszczy? Diagnostyka zakłóceń

Buczenie lub trzeszczenie to jedne z najbardziej irytujących zakłóceń. Zazwyczaj wskazują na problem z instalacją. Najczęstsze przyczyny to:

• Słaba masa: To numer jeden na liście. Sprawdź, czy punkt masowy jest idealnie czysty i solidnie dokręcony. Upewnij się, że kabel masowy jest odpowiedniej grubości i jak najkrótszy.
• Prowadzenie kabli: Kable zasilające i sygnałowe prowadzone obok siebie to prosta droga do zakłóceń. Jeśli to możliwe, rozdziel je. Jeśli muszą się krzyżować, niech będzie to pod kątem 90 stopni.
• Uszkodzony kabel sygnałowy: Niskiej jakości lub uszkodzony kabel RCA może zbierać zakłócenia. Spróbuj podmienić go na inny.
• Pętla masowa: Rzadziej, ale czasem problemem może być pętla masowa. Jeśli wszystkie inne metody zawiodą, możesz spróbować zastosować izolator pętli masowej na kablu sygnałowym.

Subwoofer nie włącza się? Sprawdź te 3 rzeczy

Brak reakcji subwoofera po włączeniu radia to frustrujący, ale zazwyczaj łatwy do rozwiązania problem. Sprawdź kolejno:

1. Bezpiecznik: Czy bezpiecznik na kablu zasilającym (przy akumulatorze) jest sprawny? Czy bezpiecznik w samym subwooferze (jeśli taki posiada) jest cały? Sprawdź miernikiem ciągłość obwodu.
2. Masa: Czy kabel masowy jest prawidłowo podłączony i ma dobry kontakt z karoserią? Upewnij się, że punkt styku jest czysty.
3. Przewód "remote": Czy cienki kabel remote jest prawidłowo podłączony do radia lub innego źródła sygnału wzbudzenia? Czy na tym przewodzie pojawia się napięcie (ok. 12V) po włączeniu radia? Sprawdź to miernikiem.

Przeczytaj również: Gdzie jest plus w zapalniczce? Szybki poradnik i bezpieczna weryfikacja

Bas jest słaby i "płaski"? Sprawdź poprawność podłączenia i ustawienie fazy

Jeśli bas jest obecny, ale brakuje mu mocy, głębi i "uderzenia", problem może leżeć w kilku miejscach:

• Nieprawidłowe podłączenie sygnału: Upewnij się, że sygnał RCA jest prawidłowo podłączony (lewy kanał do lewego, prawy do prawego, jeśli subwoofer ma takie rozróżnienie).
• Zbyt niski Gain: Być może pokrętło Gain jest ustawione zbyt nisko, co nie pozwala subwooferowi na osiągnięcie pełnej mocy. Ostrożnie zwiększaj Gain, upewniając się, że nie ma przesterowania.
• Nieprawidłowe ustawienie fazy (Phase 0/180°): To bardzo częsta przyczyna "płaskiego" basu. Przełącz fazę i posłuchaj, które ustawienie daje pełniejszy i bardziej zintegrowany bas. Czasem różnica jest subtelna, ale kluczowa dla jakości dźwięku.
• Ustawienia LPF: Sprawdź, czy filtr LPF nie jest ustawiony zbyt nisko, co odcina zbyt wiele pasma i sprawia, że bas jest mało wyrazisty.
