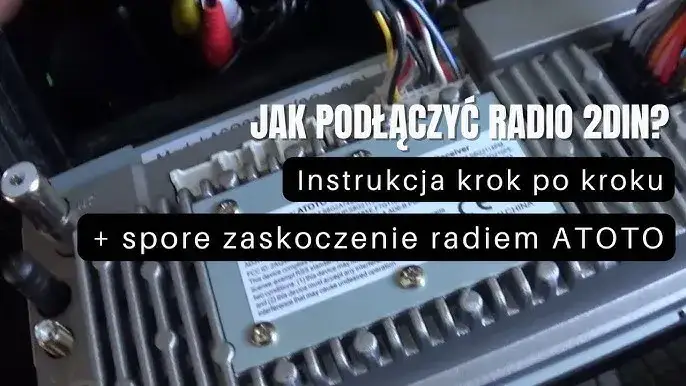

Jak podłączyć radio samochodowe do akumulatora? Krok po kroku

Często zdarza się, że potrzebujemy podłączyć radio samochodowe poza jego naturalnym środowiskiem pojazdem. Niezależnie od tego, czy chcesz przetestować nowy sprzęt w domowym zaciszu, czy planujesz niestandardową instalację, ten przewodnik krok po kroku pokaże Ci, jak bezpiecznie i skutecznie podłączyć radio bezpośrednio do akumulatora. Skupimy się na kluczowych zasadach, abyś mógł cieszyć się muzyką bez obaw o uszkodzenie sprzętu czy, co gorsza, własnego bezpieczeństwa.

Kiedy taka instalacja ma sens? Testowanie, zasilanie awaryjne i niestandardowe projekty

Bezpośrednie podłączenie radia samochodowego do akumulatora, choć na pierwszy rzut oka może wydawać się nietypowe, ma swoje konkretne zastosowania. Z mojego doświadczenia wynika, że najczęściej spotykam się z dwoma głównymi scenariuszami. Po pierwsze, jest to idealne rozwiązanie do testowania sprzętu czy to nowego radia, które właśnie kupiliśmy, czy też używanego, które chcemy sprawdzić przed montażem w samochodzie. Możemy to zrobić wygodnie w domu lub w warsztacie, bez konieczności demontowania deski rozdzielczej. W takim przypadku, jeśli nie mamy pod ręką akumulatora, niezbędny będzie stabilizowany zasilacz 12V o wydajności prądowej minimum 3-5 A. Po drugie, takie podłączenie jest przydatne w niestandardowych instalacjach, gdzie potrzebujemy stałego, niezależnego zasilania, na przykład w przyczepach kempingowych, łodziach, kamperach czy nawet w domowych projektach audio, gdzie chcemy wykorzystać radio samochodowe jako element systemu dźwiękowego.

Zanim zaczniesz: kluczowe zasady bezpieczeństwa, których nie wolno ignorować

Zanim w ogóle pomyślisz o podłączaniu czegokolwiek, musisz pamiętać o bezpieczeństwie. To absolutna podstawa, której nie wolno lekceważyć. Jako Kazimierz Jabłoński zawsze podkreślam, że praca z elektrycznością wymaga rozwagi i przestrzegania kilku prostych, ale niezwykle ważnych zasad:

• Odłącz akumulator: To pierwsza i najważniejsza czynność. Zawsze zaczynaj od odłączenia ujemnego (-) bieguna akumulatora, a dopiero potem dodatniego (+). Zapobiega to przypadkowym zwarciom i iskrzeniu, które mogłyby uszkodzić elektronikę lub spowodować pożar.
• Zainstaluj bezpiecznik: Bezpiecznik to Twój najlepszy przyjaciel w instalacji elektrycznej. Musi być on zamontowany na przewodzie dodatnim (+), jak najbliżej klemy akumulatora. W przypadku zwarcia lub przeciążenia, bezpiecznik spali się, przerywając obwód i chroniąc zarówno radio, jak i całą instalację przed poważnymi uszkodzeniami.
• Używaj odpowiednich narzędzi: Upewnij się, że masz pod ręką izolowane narzędzia. Unikaj improwizowania to może prowadzić do niebezpiecznych sytuacji.
• Sprawdź stan przewodów: Nigdy nie używaj uszkodzonych, przetartych czy źle izolowanych przewodów. Mogą one stanowić źródło zwarcia.
• Pracuj w suchym miejscu: Wilgoć i elektryczność to bardzo niebezpieczne połączenie. Upewnij się, że miejsce pracy jest suche i dobrze wentylowane.

Przygotuj się do pracy: Niezbędne narzędzia i materiały

Odpowiednie przygotowanie to klucz do sukcesu każdej pracy, a podłączenie radia nie jest wyjątkiem. Zanim przystąpisz do działania, upewnij się, że masz wszystko, czego potrzebujesz. Dzięki temu unikniesz frustrujących przerw i zapewnisz sobie płynność pracy.

Lista zakupów: Jakie przewody, złączki i bezpieczniki wybrać?

Wybór odpowiednich materiałów ma bezpośredni wpływ na bezpieczeństwo i trwałość Twojej instalacji. Oto, co moim zdaniem powinieneś mieć na liście zakupów:

• Przewody miedziane: Zdecydowanie polecam przewody o przekroju 1,5-2,5 mm². Taki przekrój zapewni odpowiednią przewodność prądu dla większości radioodtwarzaczy i zminimalizuje ryzyko przegrzewania się. Pamiętaj, aby przewody były elastyczne i dobrze izolowane.
• Złączki oczkowe: Są one idealne do pewnego i trwałego połączenia przewodów z klemami akumulatora. Upewnij się, że rozmiar oczka pasuje do śrub na klemach.
• Gniazdo bezpiecznika: Niezbędne do zamontowania bezpiecznika. Wybierz solidne gniazdo, które zapewni dobry kontakt i będzie odporne na warunki zewnętrzne.
• Bezpiecznik: Jego amperaż dobierzemy później, ale warto mieć już kilka sztuk o różnej wartości (np. 10A, 15A, 20A), aby móc dopasować go do specyfikacji radia.
• Taśma izolacyjna lub koszulki termokurczliwe: Do zabezpieczenia połączeń i izolacji.

Niezbędnik majsterkowicza: Narzędzia, które ułatwią Ci pracę

Dobre narzędzia to podstawa. Dzięki nim praca będzie nie tylko łatwiejsza, ale i bezpieczniejsza. Oto lista podstawowych narzędzi, które zawsze mam pod ręką przy tego typu projektach:

• Narzędzie do ściągania izolacji: Precyzyjne i bezpieczne ściąganie izolacji to podstawa. Unikaj używania nożyka, który może uszkodzić żyły przewodu.
• Szczypce uniwersalne lub kombinerki: Przydatne do zaciskania złączek i manipulowania przewodami.
• Śrubokręt (krzyżakowy i płaski): Do odkręcania klem akumulatora i ewentualnie obudowy radia.
• Multimetr (opcjonalnie, ale bardzo polecam): Niezastąpiony do sprawdzania napięcia, ciągłości obwodu i identyfikacji przewodów, zwłaszcza gdy nie masz kostki ISO.
• Latarka czołowa: Jeśli pracujesz w słabo oświetlonym miejscu, wolne ręce i dobre światło to duży komfort.

Zrozum kolory kabli radiowych i ich funkcje

Zanim zaczniesz cokolwiek łączyć, musisz zrozumieć, co oznaczają poszczególne kolory kabli wychodzących z Twojego radia. To podstawa, aby uniknąć błędów i uszkodzeń. W radiach samochodowych kluczowe są trzy przewody zasilające, które ja nazywam "trzema muszkieterami zasilania".

Trzej muszkieterowie zasilania: Rola kabla żółtego, czerwonego i czarnego

Każdy z tych przewodów ma swoją unikalną funkcję, a ich prawidłowe połączenie jest kluczowe dla działania radia:

• Żółty przewód (BAT, B+): To kabel odpowiedzialny za stałe zasilanie +12V, bezpośrednio z akumulatora. Jego głównym zadaniem jest podtrzymywanie pamięci radia dzięki niemu Twoje ustawienia stacji radiowych, korektora dźwięku czy zegara nie znikną po wyłączeniu zapłonu. Bez tego radio "zapominałoby" wszystko za każdym razem.
• Czerwony przewód (ACC, IGN): Ten kabel również dostarcza +12V, ale tylko po przekręceniu kluczyka w stacyjce (lub w pozycji akcesoriów). Jest to sygnał, który "budzi" radio i pozwala mu się włączyć. W oryginalnej instalacji samochodowej zapobiega to rozładowaniu akumulatora, gdy auto jest wyłączone.
• Czarny przewód (GND): To masa, czyli ujemny (-) biegun zasilania. Jest on niezbędny do zamknięcia obwodu elektrycznego. Bez prawidłowego podłączenia masy radio po prostu nie zadziała.

W przypadku bezpośredniego podłączania radia do akumulatora, zarówno żółty, jak i czerwony przewód muszą być podłączone do stałego źródła zasilania +12V. Oznacza to, że kable żółty i czerwony należy połączyć razem (np. za pomocą złączki) i podłączyć do dodatniego (+) bieguna akumulatora. Czarny przewód, jak zawsze, podłączamy do ujemnego (-) bieguna akumulatora.

Co z resztą przewodów? Krótki przewodnik po kablach głośnikowych i sterujących

Oprócz tych trzech kluczowych przewodów zasilających, z radia wychodzi cała wiązka innych kabli. Większość z nich to przewody głośnikowe, które zazwyczaj są sparowane i mają określone kolory, aby łatwo zidentyfikować, do którego głośnika należą (np. biały i biało-czarny dla lewego przedniego głośnika). W standardowej kostce ISO kolory te są ustandaryzowane:

• Biały / Biało-czarny: Głośnik przedni lewy (+/-)
• Szary / Szaro-czarny: Głośnik przedni prawy (+/-)
• Zielony / Zielono-czarny: Głośnik tylny lewy (+/-)
• Fioletowy / Fioletowo-czarny: Głośnik tylny prawy (+/-)

Poza głośnikowymi, możesz znaleźć też inne kable sterujące, takie jak ten do automatycznej anteny (zazwyczaj niebieski), wzmacniacza (niebiesko-biały) czy ściemniania podświetlenia. W przypadku prostego podłączenia do testów, te przewody zazwyczaj pozostawiamy niepodłączone, chyba że planujemy rozbudowany system audio.

Podłączanie radia do akumulatora: Instrukcja krok po kroku

Teraz, gdy już wiesz, co do czego służy i masz wszystkie niezbędne narzędzia oraz materiały, możemy przejść do właściwego podłączania. Pamiętaj, aby wykonywać każdy krok z rozwagą i precyzją, a przede wszystkim z zachowaniem zasad bezpieczeństwa, o których mówiłem wcześniej.

1. Krok 1: Przygotowanie i zabezpieczenie miejsca pracy odłącz akumulator!

   Zawsze zaczynamy od bezpieczeństwa. Upewnij się, że samochód jest wyłączony, a kluczyki wyjęte ze stacyjki. Następnie, za pomocą klucza, odłącz najpierw ujemną (-) klemę akumulatora, a potem dodatnią (+). Odsuń kable tak, aby nie mogły przypadkowo dotknąć biegunów. Jeśli podłączasz radio poza samochodem, upewnij się, że zasilacz jest odłączony od prądu.

2. Krok 2: Prawidłowe zarobienie końcówek przewodów i montaż złączek

   Weź przewody, które będziesz podłączać do akumulatora (czarny, oraz połączone żółty i czerwony). Za pomocą narzędzia do ściągania izolacji, ostrożnie usuń około 1-1,5 cm izolacji z końcówek każdego przewodu. Następnie nałóż na nie złączki oczkowe i solidnie zaciśnij je szczypcami. Upewnij się, że połączenie jest mocne i przewód nie wysunie się ze złączki. To kluczowe dla dobrego kontaktu i bezpieczeństwa.

3. Krok 3: Instalacja bezpiecznika Twój najważniejszy strażnik

   Ten krok jest absolutnie krytyczny. Na przewodzie, który będzie podłączony do dodatniego (+) bieguna akumulatora (czyli na połączonych żółtym i czerwonym kablu), zainstaluj gniazdo bezpiecznika. Zrób to jak najbliżej złączki oczkowej, która będzie szła do akumulatora. Włóż bezpiecznik o odpowiednim amperażu (o tym za chwilę) do gniazda. Pamiętaj, że bezpiecznik jest jedyną ochroną przed zwarciem i przeciążeniem.

4. Krok 4: Finalne połączenie z klemami akumulatora jak uniknąć iskrzenia?

   Teraz czas na finalne połączenia. Najpierw podłącz czarny przewód (masę) do ujemnej (-) klemy akumulatora i solidnie dokręć. Następnie podłącz połączone żółty i czerwony przewód (z bezpiecznikiem) do dodatniej (+) klemy akumulatora i również mocno dokręć. Aby uniknąć iskrzenia, staraj się robić to pewnie i szybko, ale bez pośpiechu. Jeśli pojawi się drobne iskrzenie, to normalne, ale jeśli jest intensywne, natychmiast sprawdź połączenia.

5. Krok 5: Pierwsze uruchomienie i test co sprawdzić, zanim wszystko złożysz?

   Po podłączeniu wszystkich kabli, czas na test. Włącz radio. Sprawdź, czy się uruchamia, czy podświetlenie działa i czy możesz zmieniać stacje (jeśli masz podłączoną antenę). Następnie wyłącz radio, odczekaj chwilę i włącz je ponownie. Sprawdź, czy radio zapamiętało ustawienia (stacje radiowe, godzinę, ustawienia dźwięku). Jeśli tak, oznacza to, że żółty przewód pamięci działa prawidłowo. Jeśli radio "zapomina" ustawienia, prawdopodobnie żółty przewód nie ma stałego zasilania.

Jak dobrać bezpiecznik: Amperaż i ochrona sprzętu

Wielu początkujących majsterkowiczów bagatelizuje rolę bezpiecznika, traktując go jako zbędny dodatek. Nic bardziej mylnego! Z mojego punktu widzenia, bezpiecznik to najważniejszy element ochronny w każdej instalacji elektrycznej, a w przypadku radia samochodowego jest on absolutnie niezbędny.

Dlaczego bezpiecznik jest ważniejszy niż myślisz?

Wyobraź sobie sytuację, w której dochodzi do przypadkowego zwarcia w instalacji radiowej może to być przetarty kabel, uszkodzone radio, czy błąd w podłączeniu. Bez bezpiecznika, prąd o bardzo dużym natężeniu popłynąłby bezpośrednio z akumulatora, co mogłoby doprowadzić do przegrzania przewodów, stopienia izolacji, a w skrajnych przypadkach nawet do pożaru. Bezpiecznik działa jak "słabe ogniwo" w momencie, gdy prąd przekroczy bezpieczną wartość, jego drucik się przepala, natychmiast przerywając obwód i chroniąc resztę instalacji oraz samo radio przed zniszczeniem. To naprawdę niewielki koszt w porównaniu do potencjalnych strat.

Tabela amperażu: Jaki bezpiecznik do radia standardowego, a jaki do rozbudowanego systemu?

Dobór odpowiedniego amperażu bezpiecznika jest kluczowy. Zbyt mały bezpiecznik będzie się przepalał bez powodu, zbyt duży nie zadziała w sytuacji zagrożenia. Zawsze sprawdź zalecenia producenta radia, zazwyczaj są one podane w instrukcji lub na obudowie urządzenia. Poniżej przedstawiam ogólne wytyczne, które sprawdzą się w większości przypadków:

Jeśli masz wątpliwości, lepiej zacząć od bezpiecznika o nieco niższej wartości i w razie jego częstego przepalania się (co może świadczyć o zbyt małej wartości lub innym problemie), zwiększyć go stopniowo, nigdy nie przekraczając zaleceń producenta.

Unikaj błędów: Rozwiązywanie problemów z podłączeniem radia

Nawet najbardziej doświadczonym zdarzają się pomyłki, a w przypadku podłączania elektroniki, błędy mogą mieć poważne konsekwencje. Z mojego doświadczenia wiem, że niektóre problemy pojawiają się częściej niż inne. Poniżej omówię najczęstsze błędy i podpowiem, jak ich unikać oraz jak sobie z nimi radzić.

Zamienione bieguny, czyli prosta droga do uszkodzenia radia

To jeden z najbardziej katastrofalnych błędów, jaki można popełnić. Jeśli przypadkowo podłączysz dodatni (+) przewód radia do ujemnego (-) bieguna akumulatora i na odwrót, czyli zamienisz bieguny, w większości przypadków natychmiast uszkodzisz radio. Nowoczesne radia często mają wbudowane diody zabezpieczające przed odwrotną polaryzacją, ale nie zawsze są one w stanie uchronić urządzenie przed całkowitym zniszczeniem. Zawsze, ale to zawsze, dwukrotnie sprawdzaj połączenia przed podłączeniem zasilania. Czerwony i żółty do plusa, czarny do minusa to zasada, której musisz się trzymać.

Zbyt cienkie kable cichy winowajca problemów z zasilaniem

Wielu ludzi myśli, że "kabel to kabel", ale nic bardziej mylnego. Użycie przewodów o zbyt małym przekroju, czyli po prostu zbyt cienkich kabli, jest częstym, choć cichym, winowajcą wielu problemów. Zbyt cienki przewód stawia większy opór prądowi, co prowadzi do spadków napięcia (radio dostaje mniej niż 12V) i przegrzewania się kabla. Skutkiem mogą być słabsza jakość dźwięku, niestabilna praca radia, a nawet ryzyko stopienia izolacji i zwarcia. Dlatego tak ważne jest, aby stosować przewody o zalecanym przekroju 1,5-2,5 mm².

Radio rozładowuje akumulator na postoju? Oto potencjalni winowajcy

To bardzo frustrujący problem: zostawiasz samochód na noc, a rano akumulator jest rozładowany. Często winowajcą okazuje się radio. Nawet w trybie czuwania, radio pobiera pewną ilość prądu, aby podtrzymać pamięć. Prawidłowy pobór prądu w trybie czuwania powinien wynosić maksymalnie kilkadziesiąt miliamperów (mA). Jeśli Twój multimetr (ustawiony na pomiar prądu) wskazuje znacznie wyższą wartość, np. 200 mA lub więcej, masz problem. Potencjalni winowajcy to:

• Nieprawidłowe podłączenie: Jeśli czerwony przewód (ACC) jest podłączony do stałego plusa zamiast do zasilania po stacyjce (co w przypadku bezpośredniego podłączenia do akumulatora jest celowe), ale radio nie przechodzi w tryb niskiego poboru prądu, może to być problem.
• Uszkodzone radio: Wewnętrzne uszkodzenie radia może powodować nadmierny pobór prądu nawet po jego wyłączeniu.
• Błędy w okablowaniu: Czasami inne, nieprawidłowo podłączone przewody (np. sterujące wzmacniaczem) mogą powodować upływ prądu.

Co zrobić, gdy radio nie włącza się po podłączeniu?

Podłączyłeś wszystko, podpinasz akumulator i... nic. Radio milczy. Zanim wpadniesz w panikę, sprawdź te rzeczy:

• Sprawdź bezpiecznik: To najczęstsza przyczyna. Czy bezpiecznik na przewodzie dodatnim (+) jest cały? Czy ten w radiu (jeśli jest) również?
• Sprawdź połączenia: Upewnij się, że wszystkie kable są solidnie podłączone do klem akumulatora i do radia. Czy złączki są dobrze zaciśnięte?
• Sprawdź napięcie akumulatora: Czy akumulator jest naładowany? Multimetrem zmierz napięcie na klemach akumulatora powinno wynosić około 12,6V.
• Sprawdź masę: Czy czarny przewód ma dobry kontakt z ujemnym (-) biegunem akumulatora? Słaba masa to częsty problem.
• Sprawdź przewody żółty i czerwony: Czy oba mają zasilanie? Jeśli są połączone razem, sprawdź, czy do tego połączenia dochodzi prąd z plusa akumulatora.

Nietypowe sytuacje: Podłączanie radia w domu i bez kostki ISO

Standardowe podłączenie w samochodzie to jedno, ale co, jeśli chcemy użyć radia w domu lub mamy do czynienia z niestandardową instalacją bez typowej kostki ISO? To również wykonalne, ale wymaga nieco innej wiedzy i podejścia.

Jak podłączyć radio samochodowe w domu? Wykorzystanie zasilacza 12V

Podłączenie radia samochodowego w domu to świetny sposób na wykorzystanie go jako domowego centrum audio. Kluczowym elementem jest tutaj stabilizowany zasilacz 12V. Nie wystarczy zwykły zasilacz od laptopa, ponieważ radia samochodowe potrafią pobierać sporo prądu, zwłaszcza przy głośniejszym słuchaniu. Zasilacz powinien mieć wydajność prądową minimum 3-5 A. Im więcej, tym lepiej, zwłaszcza jeśli planujesz podłączenie dodatkowych głośników lub słuchanie na wysokiej głośności. Proces podłączenia jest analogiczny do tego opisanego wcześniej: żółty i czerwony przewód radia łączysz razem i podłączasz do dodatniego (+) wyjścia zasilacza, a czarny przewód do ujemnego (-) wyjścia. Pamiętaj o bezpieczniku! Warto również zaopatrzyć się w odpowiednie głośniki (np. stare głośniki komputerowe lub samochodowe) i podłączyć je do wyjść głośnikowych radia.

Przeczytaj również: Jak obliczyć spalanie samochodu? Sprawdź i oszczędzaj!

Brak kostki ISO w samochodzie? Przewodnik po ręcznym łączeniu przewodów

W starszych samochodach lub w przypadku niestandardowych instalacji, możesz natknąć się na brak standardowej kostki ISO. W takiej sytuacji nie ma co panikować, ale potrzebna będzie nieco większa precyzja. Musisz zidentyfikować poszczególne przewody. Możesz to zrobić na kilka sposobów:

• Schemat instalacji: Najlepszym rozwiązaniem jest znalezienie schematu elektrycznego dla Twojego modelu samochodu lub dla samego radia. Tam będą opisane kolory i funkcje wszystkich przewodów.
• Multimetr: Jeśli nie masz schematu, multimetr będzie Twoim najlepszym przyjacielem. Ustaw go na pomiar napięcia DC (prądu stałego) i szukaj przewodów, na których pojawia się +12V (stałe i po stacyjce). Przewód masy to ten, który ma 0V względem dodatniego bieguna akumulatora.
• Kolory standardowe: Chociaż brak kostki ISO oznacza brak gwarancji, w wielu pojazdach kolory przewodów są zbliżone do standardów ISO. Szukaj żółtego (stałe +12V), czerwonego (po stacyjce) i czarnego (masa).

Po zidentyfikowaniu przewodów, możesz je połączyć z radiem za pomocą odpowiednich złączek (np. zaciskanych lub lutowanych) i solidnie zaizolować. Pamiętaj, aby każde połączenie było pewne i bezpieczne, aby uniknąć zwarć i problemów w przyszłości.
