Podłącz chińskie radio bez stresu! Kompletny poradnik krok po kroku.

Montaż chińskiego radia samochodowego może wydawać się skomplikowany, ale dzięki temu szczegółowemu poradnikowi krok po kroku przekonasz się, że samodzielne podłączenie i uruchomienie nowego sprzętu jest w zasięgu Twoich możliwości. Dowiedz się, jak uniknąć typowych problemów i cieszyć się pełną funkcjonalnością swojego radioodtwarzacza.

Montaż chińskiego radia to wyzwanie, z którym poradzisz sobie sam

Krótki wstęp: Potencjał i pułapki tanich radioodtwarzaczy

Chińskie radia samochodowe, zwłaszcza te oparte na systemie Android, zdominowały rynek dzięki swojej atrakcyjnej cenie i bogatej funkcjonalności. Oferują nawigację, duże ekrany dotykowe, możliwość podłączenia kamery cofania, a także szerokie opcje multimedialne, które często przewyższają możliwości fabrycznych systemów. To wszystko sprawia, że wielu z nas decyduje się na ich zakup. Jednak, jak to często bywa z produktami z Dalekiego Wschodu, ich montaż bywa obarczony pewnymi pułapkami. Brak standaryzacji złączy, często skąpa i nieprecyzyjna dokumentacja, a także specyfika instalacji elektrycznych w nowszych samochodach mogą przysporzyć problemów. Ale spokojnie, z moim doświadczeniem i tym szczegółowym poradnikiem, jestem przekonany, że poradzisz sobie z tym wyzwaniem. Pokażę Ci, jak krok po kroku przejść przez cały proces, unikając najczęstszych błędów.

Zanim zaczniesz: Niezbędne narzędzia i akcesoria, które musisz przygotować

Przed przystąpieniem do pracy warto zgromadzić wszystkie niezbędne narzędzia i akcesoria. Dzięki temu montaż przebiegnie sprawniej i bez niepotrzebnych przerw. Oto lista rzeczy, które moim zdaniem powinieneś mieć pod ręką:

• Klucze do demontażu (wyjmaki): Specjalne narzędzia do bezpiecznego wyjęcia fabrycznego radia.
• Miernik uniwersalny (multimetr): Niezbędny do identyfikacji przewodów zasilających i sygnałowych.
• Izolacja: Taśma izolacyjna dobrej jakości lub, co polecam bardziej, koszulki termokurczliwe dla trwałych połączeń.
• Ściągaczki do przewodów i zaciskarka: Do precyzyjnego przygotowania i łączenia kabli.
• Ewentualne adaptery ISO/przejściówki: Jeśli kostki w Twoim samochodzie nie pasują do radia.
• Moduł CAN-BUS: Jeśli Twoje auto jest nowsze i wymaga komunikacji z magistralą CAN.
• Kamera cofania: Jeśli planujesz jej montaż.
• Antena GPS: Zazwyczaj dołączona do radia, ale warto sprawdzić jej obecność.
• Śrubokręty, kombinerki, nożyk techniczny: Podstawowe narzędzia do wszelkich prac.

Bezpieczny demontaż starego radia jak to zrobić bez uszkodzeń?

Przygotowanie deski rozdzielczej: Czego będziesz potrzebować?

Pierwszym krokiem jest bezpieczne przygotowanie miejsca pracy. Zawsze zaczynam od odłączenia ujemnej klemy akumulatora. To absolutna podstawa, aby uniknąć przypadkowych zwarć, uszkodzenia elektroniki samochodu lub, co gorsza, samego siebie. Pamiętaj, że w wielu nowoczesnych autach odłączenie akumulatora może wymagać ponownego kodowania niektórych systemów (np. radia, szyb), ale bezpieczeństwo jest najważniejsze. Upewnij się, że masz pod ręką czystą szmatkę i ewentualnie plastikowe narzędzia do podważania, aby nie porysować delikatnych elementów deski rozdzielczej.

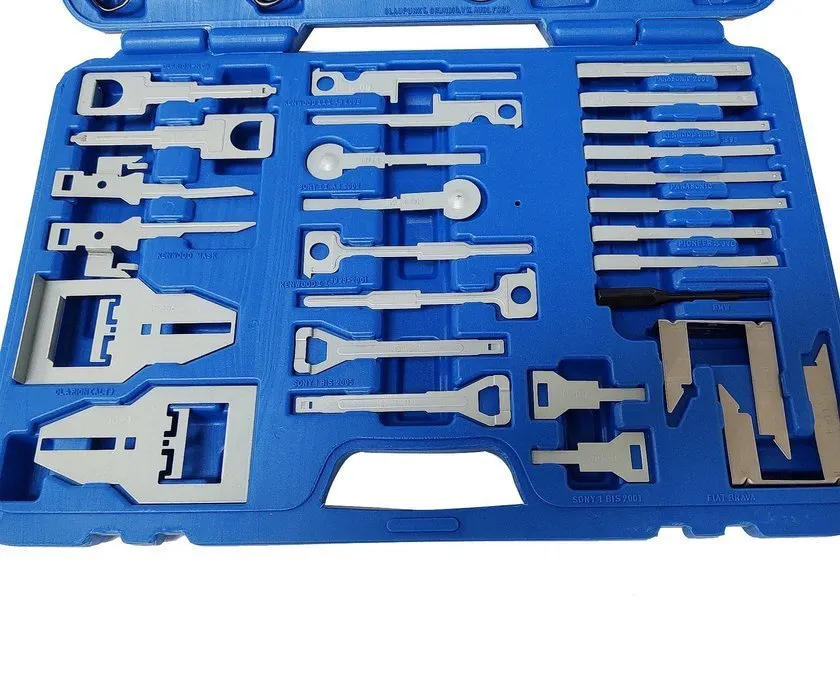

Użycie kluczy do demontażu (wyjmaków) prosta instrukcja

Wyjęcie fabrycznego radia zazwyczaj wymaga użycia specjalnych kluczy, zwanych wyjmakami. Ich kształt i sposób użycia różnią się w zależności od marki samochodu i modelu radia, ale ogólna zasada jest podobna:

1. Zlokalizuj otwory: Wokół ramki radia znajdziesz małe otwory lub szczeliny to tam wsuwa się wyjmaki.
2. Wsuń wyjmaki: Włóż klucze do otworów, aż poczujesz opór lub usłyszysz "klik". Zazwyczaj są to dwa lub cztery otwory.
3. Odblokuj zatrzaski: Wyjmaki służą do odblokowania wewnętrznych zatrzasków, które trzymają radio. Czasem trzeba je lekko rozchylić na zewnątrz, czasem docisnąć do środka.
4. Wyciągnij radio: Delikatnie pociągnij za wyjmaki lub za samo radio (jeśli ma uchwyty), aby wysunąć je z konsoli. Nie używaj nadmiernej siły! Jeśli radio stawia duży opór, sprawdź, czy wszystkie zatrzaski zostały odblokowane.

Odpinanie fabrycznych złączy: Na co zwrócić szczególną uwagę?

Gdy radio jest już wysunięte, zobaczysz wiązkę przewodów. Odpinanie fabrycznych złączy wymaga ostrożności. Większość z nich ma delikatne zatrzaski, które trzeba nacisnąć lub przesunąć, aby zwolnić blokadę. Nigdy nie szarp za przewody ani za same złącza. Jeśli napotkasz opór, dokładnie obejrzyj złącze zazwyczaj jest tam mały przycisk lub dźwignia. Uszkodzenie fabrycznej instalacji może prowadzić do kosztownych napraw, dlatego działaj precyzyjnie i bez pośpiechu.

Identyfikacja przewodów klucz do sukcesu i uniknięcia awarii

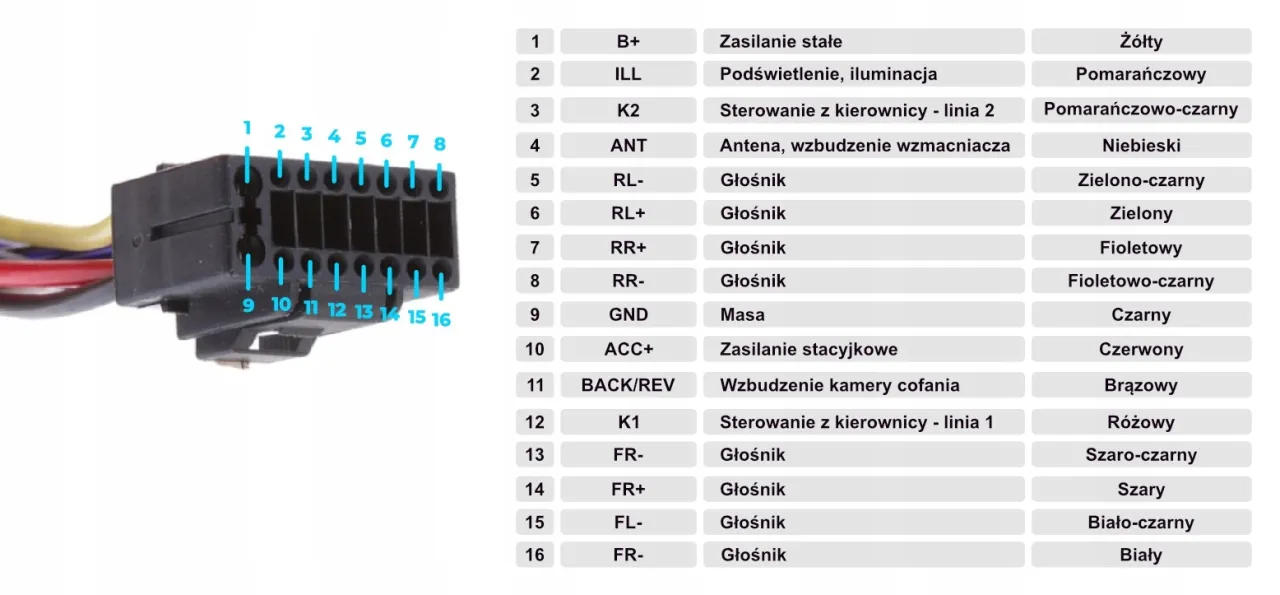

Rozszyfrowujemy kolory kabli w chińskim radiu: Ściągawka, którą musisz znać

Chińskie radia często mają swoją własną logikę kolorów przewodów, choć w większości przypadków starają się naśladować standard ISO. Mimo to, zawsze warto to zweryfikować. Oto podstawowa "ściągawka", która pomoże Ci zidentyfikować najważniejsze kable:

Zawsze używaj miernika uniwersalnego do potwierdzenia funkcji przewodów w instalacji samochodu, zwłaszcza jeśli kolory nie zgadzają się z powyższą tabelą lub masz wątpliwości. To najpewniejsza metoda uniknięcia błędów.

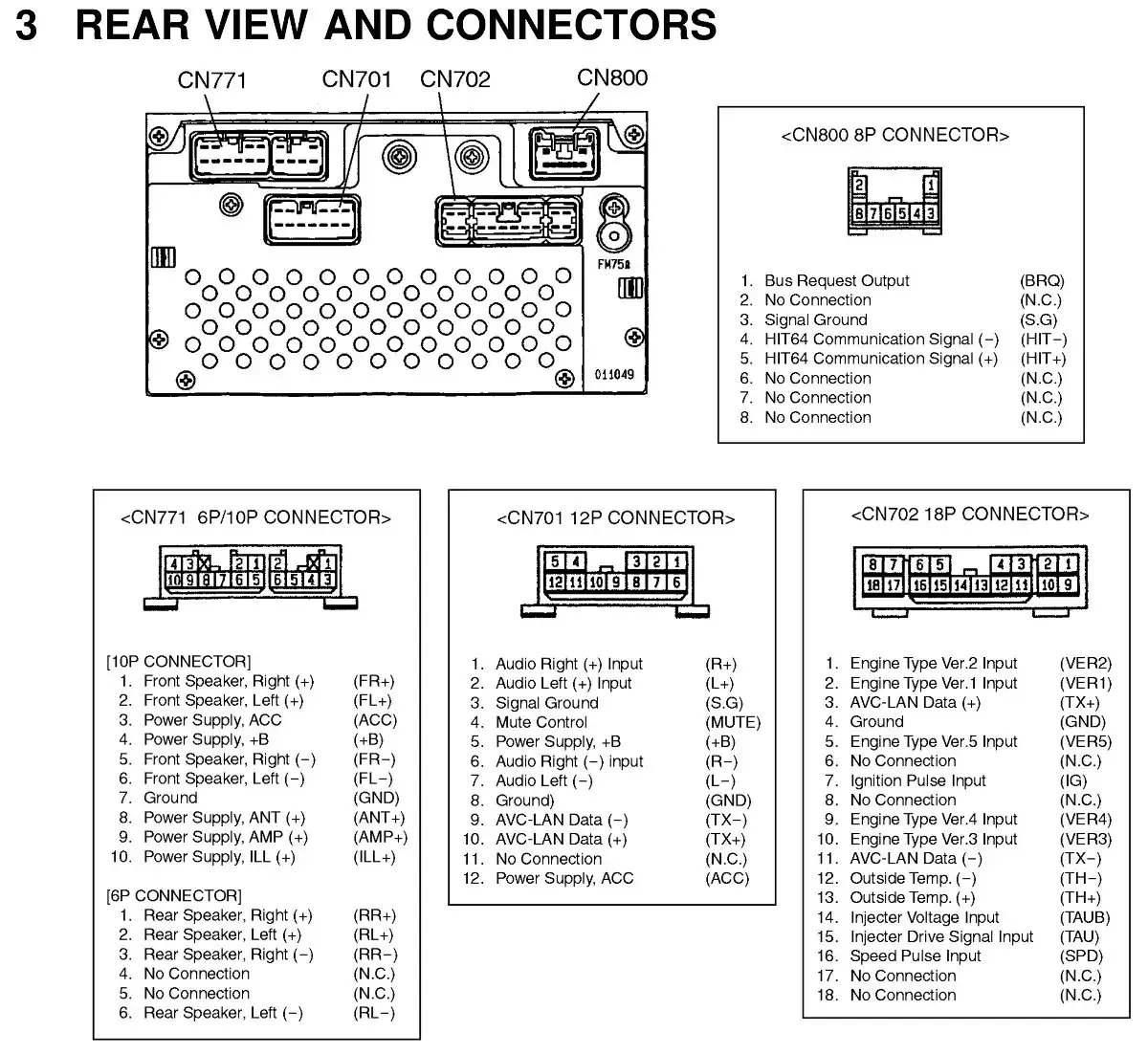

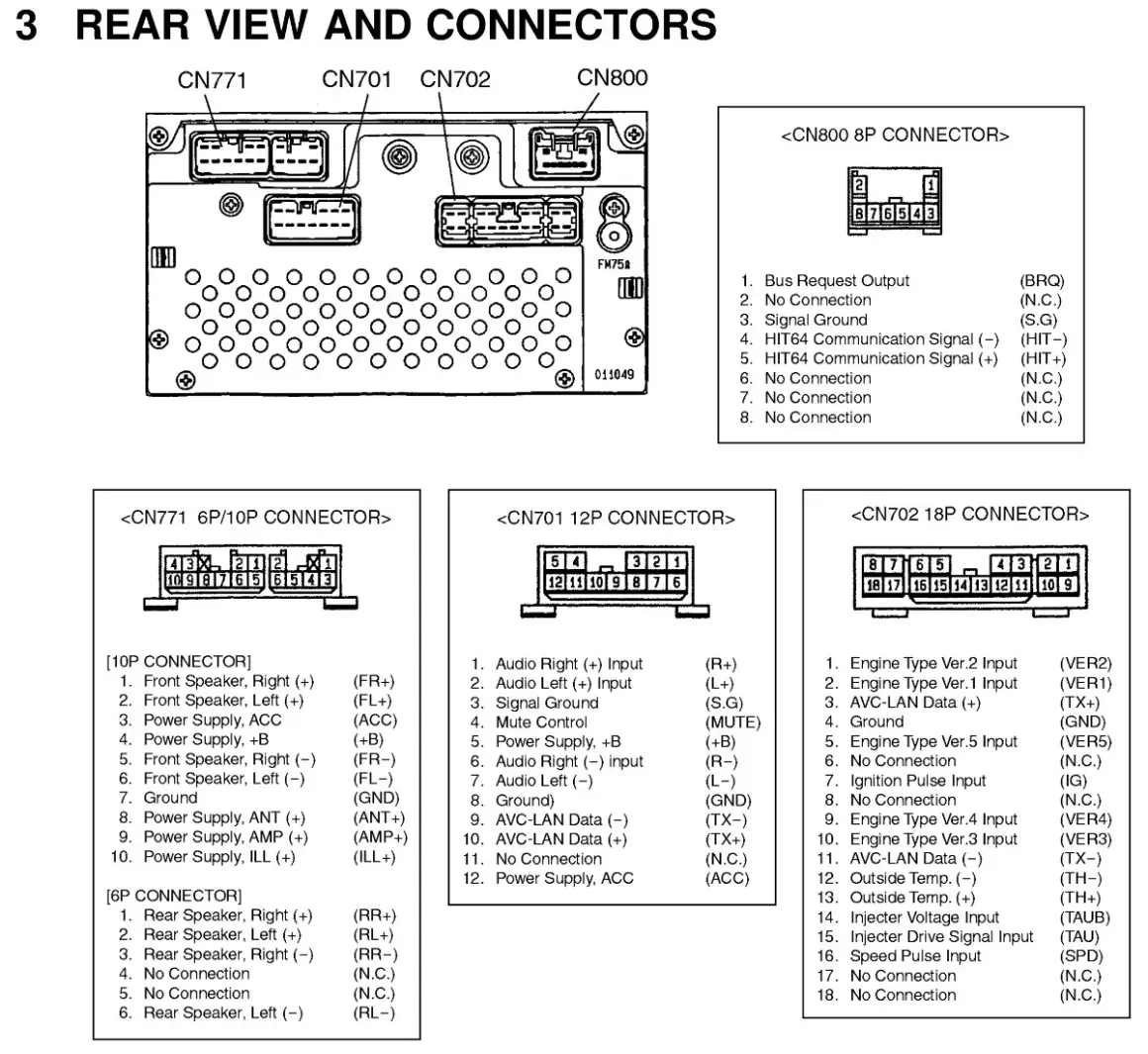

Standardowa kostka ISO vs. złącza chińskie: Jak rozpoznać, z czym masz do czynienia?

W Europie dominują kostki ISO, które są standardem dla większości fabrycznych instalacji radiowych. Składają się one z dwóch głównych części: jednej do zasilania i drugiej do głośników. Chińskie radia często mają swoje własne, niestandardowe złącza, które na pierwszy rzut oka mogą przypominać ISO, ale różnią się układem pinów lub nawet kształtem. Kluczem jest porównanie kostek tej z samochodu i tej z nowego radia. Jeśli nie pasują do siebie idealnie, to znak, że potrzebujesz adaptera.

Mam inne kostki w aucie co teraz? Rola adapterów i przejściówek

Jeśli Twoje fabryczne złącza nie pasują do nowego radia, nie panikuj. To bardzo częsta sytuacja. Rozwiązaniem są dedykowane adaptery i przejściówki. To małe wiązki kabli, które z jednej strony mają złącze pasujące do Twojego samochodu, a z drugiej do chińskiego radia. Ich zastosowanie jest niezwykle ważne, ponieważ pozwala na podłączenie nowego sprzętu bez konieczności cięcia fabrycznej instalacji. To nie tylko ułatwia montaż, ale także pozwala na bezproblemowy powrót do oryginalnego radia w przyszłości. Zawsze staraj się znaleźć adapter dedykowany do Twojego modelu samochodu i konkretnego typu chińskiego radia.

Podłączenie zasilania najważniejszy etap, który decyduje o wszystkim

Problem wiecznego resetu: Jak poprawnie podłączyć stały plus (BATT) i plus po stacyjce (ACC)?

Jednym z najczęstszych problemów po zamontowaniu chińskiego radia jest resetowanie się wszystkich ustawień (stacji radiowych, godziny, equalizera) po każdym wyłączeniu zapłonu. To klasyczny objaw zamienionych miejscami przewodów zasilających: stałego plusa (BATT+, zazwyczaj żółty) i plusa po stacyjce (ACC, zazwyczaj czerwony). Stały plus odpowiada za podtrzymanie pamięci radia, a plus po stacyjce za jego włączanie i wyłączanie. Jeśli są zamienione, radio nie dostaje stałego zasilania do podtrzymania pamięci.

Aby to naprawić:

1. Odłącz akumulator. Bezpieczeństwo przede wszystkim!
2. Zlokalizuj przewody żółty (BATT+) i czerwony (ACC) w wiązce radia i w instalacji samochodu.
3. Użyj miernika, aby sprawdzić, który przewód w samochodzie ma stałe 12V (BATT+) niezależnie od kluczyka, a który 12V tylko po przekręceniu stacyjki (ACC).
4. Zamień miejscami przewody BATT+ i ACC. W wielu adapterach ISO do chińskich radii są specjalne złączki, które pozwalają na łatwą zamianę tych kabli bez cięcia. Jeśli ich nie ma, będziesz musiał ostrożnie przeciąć i odpowiednio połączyć przewody, pamiętając o solidnej izolacji.
5. Podłącz akumulator i przetestuj działanie radia. Ustaw stację, wyłącz i włącz zapłon. Jeśli ustawienia się zachowały, problem został rozwiązany.

Twój samochód rozładowuje akumulator? Diagnoza i rozwiązanie problemu z magistralą CAN

W nowszych samochodach, zwłaszcza tych wyposażonych w magistralę CAN-BUS, może pojawić się poważniejszy problem: radio nie przechodzi w stan uśpienia po wyłączeniu zapłonu i stale pobiera prąd, co prowadzi do rozładowywania akumulatora. Wynika to z faktu, że w takich autach sygnał ACC (plus po stacyjce) jest często przesyłany cyfrowo przez magistralę CAN, a nie tradycyjnym przewodem. Chińskie radia, bez odpowiedniego modułu, nie potrafią tego sygnału odczytać i pozostają "aktywne".

Możliwe rozwiązania:

• Dedykowany moduł CAN-BUS: To najbezpieczniejsze i najskuteczniejsze rozwiązanie. Moduł CAN-BUS interpretuje sygnały z magistrali samochodu i przekazuje je radiu w zrozumiałej dla niego formie, w tym sygnał ACC. Często taki moduł jest dołączony do radia, jeśli jest ono dedykowane do konkretnego modelu auta.
• Znalezienie "prawdziwego" sygnału ACC: W niektórych samochodach, nawet z CAN-BUS, można znaleźć w instalacji (np. w skrzynce bezpieczników, przy zapalniczce, w innym miejscu w desce rozdzielczej) przewód, który dostarcza 12V tylko po przekręceniu stacyjki i nie jest sterowany przez CAN. Podłączenie do niego przewodu ACC radia rozwiązuje problem. Wymaga to jednak dużej ostrożności i wiedzy, aby nie uszkodzić innych systemów samochodu. Zawsze użyj miernika, aby potwierdzić działanie takiego przewodu.

Gdzie znaleźć masę (GND)? Pewne punkty montażowe w samochodzie

Prawidłowe podłączenie masy (GND, zazwyczaj czarny przewód) jest równie ważne jak zasilanie. Dobre uziemienie zapewnia stabilną pracę radia i minimalizuje ryzyko zakłóceń. Najlepszym miejscem do podłączenia masy jest fabryczny punkt masowy w samochodzie często jest to śruba mocująca wiązkę elektryczną do karoserii lub inny metalowy element pod deską rozdzielczą. Upewnij się, że połączenie jest czyste, wolne od rdzy i dobrze dokręcone. Unikaj podłączania masy do przypadkowych śrub, które mogą nie zapewniać stabilnego połączenia z karoserią.

Podłączanie głośników i anteny jak zapewnić sobie czysty dźwięk?

Poprawne parowanie przewodów głośnikowych: Przód, tył, lewy, prawy

Głośniki podłączamy parami, dbając o właściwą polaryzację i przyporządkowanie kanałów. W chińskich radiach przewody głośnikowe są zazwyczaj w kolorowych parach (biały, szary, zielony, fioletowy). Z reguły przewód gładki to plus (+), a ten z czarnym paskiem to minus (-). Ważne jest, aby zachować tę polaryzację dla wszystkich głośników. Jeśli podłączysz je odwrotnie, głośniki będą "grały w przeciwfazie", co objawi się słabym basem i ogólnie gorszą jakością dźwięku. Upewnij się, że podłączasz odpowiednie kanały (np. biały do lewego przedniego głośnika, szary do prawego przedniego itd.).

Wzmacniacz antenowy: Czy jest potrzebny i jak go prawidłowo zasilić niebieskim kablem (ANT)?

Wiele samochodów, zwłaszcza nowszych, ma wbudowany wzmacniacz antenowy, który poprawia odbiór sygnału radiowego. Aby ten wzmacniacz działał, musi być zasilony. Służy do tego niebieski przewód (ANT) wychodzący z wiązki chińskiego radia. Podłącz go do odpowiedniego przewodu w instalacji samochodu (zazwyczaj również niebieskiego lub białego), który zasila wzmacniacz antenowy. Radio dostarczy na ten przewód 12V tylko wtedy, gdy będzie włączone, co jest prawidłowym działaniem. Jeśli po podłączeniu radia masz słaby odbiór stacji radiowych, sprawdź, czy wzmacniacz antenowy jest prawidłowo zasilony.

Walczymy z szumami: Kiedy warto zainwestować w separator antenowy?

Czasami, mimo prawidłowego podłączenia wzmacniacza antenowego, w odbiorze radiowym pojawiają się szumy i zakłócenia, szczególnie od alternatora. Może to być spowodowane niedostatecznym filtrowaniem zasilania wzmacniacza lub innymi problemami w instalacji. W takiej sytuacji warto rozważyć zastosowanie separatora antenowego. Jest to niewielkie urządzenie, które montuje się w torze antenowym. Separator filtruje zasilanie i sygnał, często znacząco poprawiając jakość odbioru i eliminując irytujące szumy. To stosunkowo niedrogi element, który może znacząco poprawić komfort słuchania radia.

Uruchamianie funkcji dodatkowych pełna moc Twojego nowego radia

Podłączanie kamery cofania krok po kroku: Od żarówki wstecznego do ekranu radia

Kamera cofania to jedna z najbardziej pożądanych funkcji w chińskich radiach. Jej podłączenie jest prostsze, niż myślisz:

1. Podłącz sygnał wideo: Kabel wideo z kamery (zazwyczaj złącze RCA/cinch) podłącz do gniazda oznaczonego "CAM IN" lub "REVERSE" w radiu.
2. Zasilanie kamery: Zasilanie kamery (czerwony i czarny przewód kamery) podłącz do plusa i minusa żarówki światła cofania. Dzięki temu kamera włączy się automatycznie, gdy wrzucisz bieg wsteczny.
3. Przewód wyzwalający (trigger): Z wiązki radia wychodzi zazwyczaj dodatkowy przewód (często oznaczony "REVERSE", "BACK" lub "BACKUP"). Ten przewód również podłącz do plusa żarówki światła cofania. To on informuje radio, że bieg wsteczny został włączony i należy automatycznie przełączyć obraz na ekran kamery.
4. Test: Po podłączeniu wszystkich elementów, włącz radio i wrzuć bieg wsteczny. Na ekranie powinno pojawić się automatycznie obraz z kamery.

Jak ożywić przyciski na kierownicy? Podłączenie i konfiguracja sterowania (SWC)

Sterowanie z kierownicy (SWC Steering Wheel Control) to bardzo wygodna funkcja, którą warto uruchomić. W większości chińskich radii do tego celu służą przewody oznaczone jako KEY1 i KEY2 (czasem tylko KEY1). Podłącz je do odpowiednich przewodów w instalacji samochodu, które odpowiadają za sterowanie z kierownicy. W autach z magistralą CAN, jak już wspominałem, niezbędny jest dedykowany adapter CAN-BUS, który przetworzy sygnały cyfrowe na analogowe. Po fizycznym podłączeniu, musisz "nauczyć" radio, które przyciski na kierownicy mają odpowiadać za konkretne funkcje:

• Wejdź w menu ustawień radia, poszukaj pozycji "Sterowanie z kierownicy" lub "SWC Settings".
• System poprosi Cię o przypisanie funkcji do każdego przycisku. Naciśnij przycisk na ekranie radia (np. "Głośniej"), a następnie naciśnij odpowiedni przycisk na kierownicy.
• Powtórz tę operację dla wszystkich funkcji, które chcesz przypisać.

Montaż anteny GPS: Gdzie ją umieścić, by nawigacja działała bez zarzutu?

Antena GPS to klucz do sprawnego działania nawigacji. Aby zapewnić jej optymalny odbiór sygnału, należy umieścić ją w miejscu, które ma dobrą "widoczność" nieba, a jednocześnie jest osłonięte przed uszkodzeniami. Najlepsze miejsca to zazwyczaj podszybie, blisko szyby przedniej, lub na górnej części deski rozdzielczej. Ważne jest, aby antena była z dala od dużych metalowych elementów, które mogą zakłócać sygnał. Unikaj umieszczania jej pod metalowymi ramami czy w schowkach, gdzie sygnał będzie osłabiony.

Podświetlenie przycisków radia (ILLUMI): Jak zsynchronizować je ze światłami auta?

Przewód ILLUMI (zazwyczaj pomarańczowy) odpowiada za podświetlenie przycisków radia. Po podłączeniu go do odpowiedniego przewodu w instalacji samochodu (który dostarcza 12V po włączeniu świateł pozycyjnych lub mijania), podświetlenie radia będzie automatycznie synchronizować się ze światłami Twojego auta. To mały detal, ale znacząco poprawia estetykę i komfort użytkowania, zwłaszcza podczas jazdy nocą. Zawsze sprawdź miernikiem, który przewód w instalacji auta dostarcza napięcie po włączeniu świateł.

Pierwsze uruchomienie i konfiguracja ostatnia prosta przed metą

Test działania przed montażem w desce: Co sprawdzić, zanim zamkniesz obudowę?

Zanim ostatecznie zamontujesz radio w desce rozdzielczej, koniecznie przeprowadź kompleksowy test. To pozwoli Ci uniknąć demontażu wszystkiego, gdy okaże się, że coś nie działa. Oto lista kontrolna, którą zawsze stosuję:

• Radio FM/AM: Sprawdź odbiór stacji radiowych, upewnij się, że wzmacniacz antenowy działa.
• Dźwięk ze wszystkich głośników: Przetestuj każdy kanał (przód/tył, lewy/prawy), aby upewnić się, że głośniki są prawidłowo podłączone i nie ma problemów z polaryzacją.
• Nawigacja (sygnał GPS): Sprawdź, czy antena GPS łapie sygnał i czy pozycja jest precyzyjna.
• Kamera cofania: Wrzuć bieg wsteczny i sprawdź, czy obraz pojawia się automatycznie i jest wyraźny.
• Sterowanie z kierownicy: Przetestuj wszystkie zaprogramowane przyciski.
• Podświetlenie przycisków: Włącz światła i upewnij się, że podświetlenie radia się synchronizuje.
• Zasilanie (ACC/BATT+): Wyłącz i włącz zapłon kilka razy, aby upewnić się, że radio prawidłowo się włącza/wyłącza i nie resetuje ustawień.

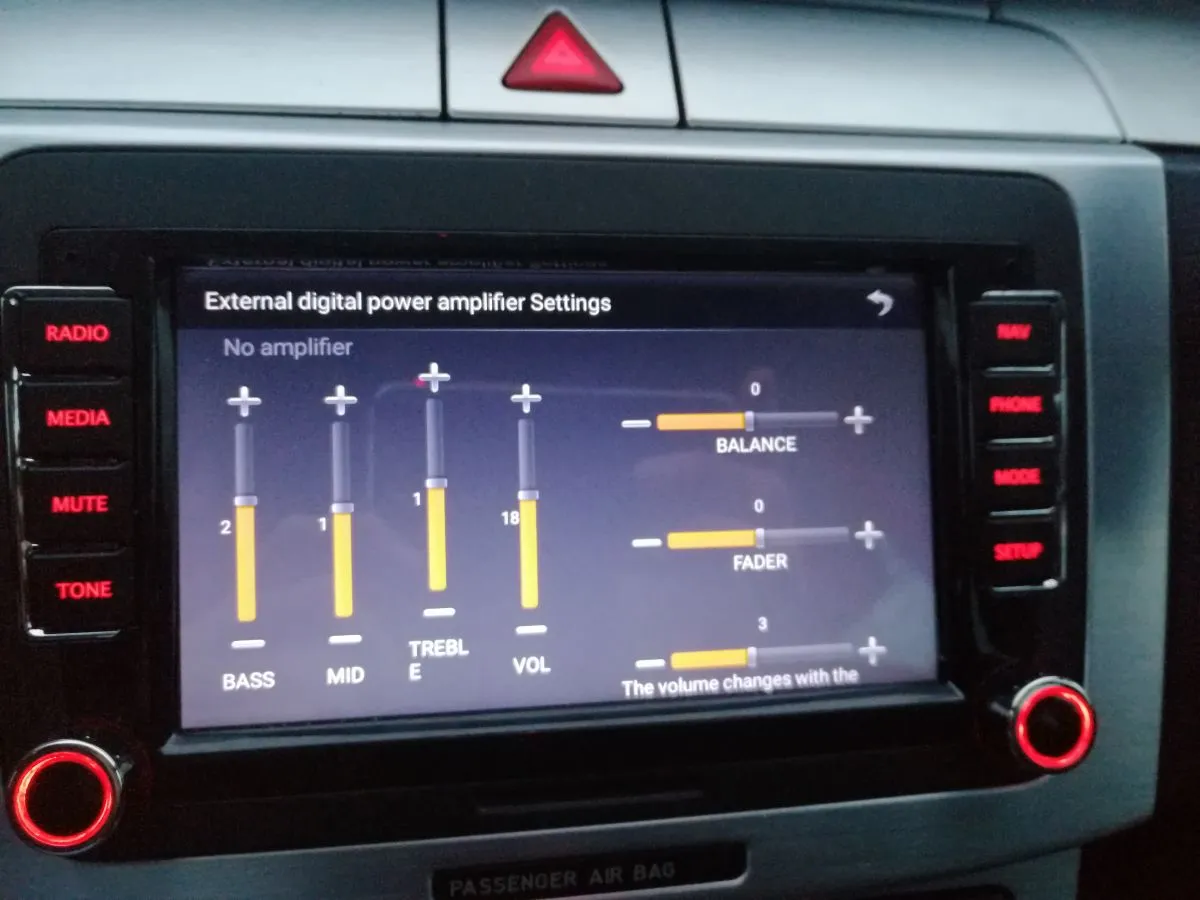

Ustawienia systemowe w radiu Android: Pierwsze kroki po uruchomieniu

Po pierwszym uruchomieniu chińskiego radia z Androidem, zostaniesz poproszony o podstawową konfigurację systemu. Zazwyczaj obejmuje to wybór języka (polski powinien być dostępny), ustawienie strefy czasowej oraz, jeśli chcesz korzystać z funkcji online, połączenie z siecią Wi-Fi (np. z hotspotu w telefonie). Warto poświęcić chwilę na te ustawienia, aby radio działało zgodnie z Twoimi preferencjami od samego początku.

"Uczenie" przycisków z kierownicy: Jak skalibrować sterowanie w menu radia?

Kalibracja przycisków z kierownicy to proces, który wymaga Twojej interakcji z radiem. Oto jak to zrobić:

1. Wejdź w menu ustawień radia, a następnie znajdź sekcję "Sterowanie z kierownicy" (lub "SWC Settings", "Key Learning").
2. Na ekranie radia zobaczysz listę dostępnych funkcji (np. "Głośniej", "Ciszej", "Następny utwór", "Poprzedni utwór", "Tryb").
3. Wybierz pierwszą funkcję na liście (np. "Głośniej") i naciśnij ją na ekranie. Radio powinno zacząć "nasłuchiwać" sygnału.
4. Teraz naciśnij i przytrzymaj odpowiedni przycisk na kierownicy (w tym przypadku "Głośniej"). Radio powinno zarejestrować sygnał i przypisać funkcję.
5. Powtórz kroki 3 i 4 dla wszystkich pozostałych przycisków, które chcesz zaprogramować.
6. Po zakończeniu, zapisz ustawienia (jeśli jest taka opcja) i przetestuj działanie przycisków.

Najczęstsze błędy i pułapki tego musisz unikać przy montażu

Zwarcia i uszkodzone bezpieczniki: Jak ich uniknąć?

Zwarcia to jeden z najgroźniejszych problemów, jakie mogą wystąpić podczas montażu. Mogą prowadzić do uszkodzenia radia, instalacji elektrycznej samochodu, a nawet pożaru. Aby ich uniknąć, zawsze odłączaj akumulator przed rozpoczęciem pracy. Dokładnie izoluj wszystkie połączenia przewodów, używając taśmy izolacyjnej lub koszulek termokurczliwych. Przed podłączeniem zasilania, dwukrotnie sprawdź wszystkie połączenia, upewniając się, że żadne gołe przewody nie stykają się ze sobą ani z metalowymi elementami karoserii. Jeśli zauważysz iskrzenie lub poczujesz zapach spalenizny, natychmiast odłącz akumulator i zlokalizuj problem.

Złe zaizolowanie przewodów: Prosty błąd o poważnych konsekwencjach

Niewłaściwe zaizolowanie przewodów to prosty błąd, który może mieć bardzo poważne konsekwencje. Gołe przewody mogą prowadzić do zwarć, o których wspomniałem, ale także do korozji (zwłaszcza w wilgotnym środowisku samochodu) lub przerwania obwodu. Każde połączenie musi być solidnie zabezpieczone. Koszulki termokurczliwe są tutaj znacznie lepszym rozwiązaniem niż taśma izolacyjna, ponieważ zapewniają trwalszą i bardziej szczelną izolację. Pamiętaj, że wibracje w samochodzie mogą z czasem poluzować słabe połączenia, dlatego solidność jest kluczem.

Przeczytaj również: Subwoofer aktywny w aucie? Montaż krok po kroku i głęboki bas

Montaż na siłę: Dlaczego dopasowanie ramki montażowej jest tak ważne?

Ostatnia pułapka, ale nie mniej ważna, to próba montażu radia "na siłę". Jeśli radio nie wchodzi swobodnie w otwór w desce rozdzielczej, nie próbuj go wciskać. Może to prowadzić do uszkodzenia zarówno radia (np. wygięcia obudowy, uszkodzenia ekranu), jak i samej deski rozdzielczej (pęknięcia, zarysowania). Zamiast tego, upewnij się, że używasz odpowiedniej ramki montażowej i redukcyjnej, dedykowanej do Twojego modelu samochodu i rozmiaru radia (np. 1DIN, 2DIN). Ramka powinna idealnie wypełnić przestrzeń i umożliwić swobodne wsunięcie radia. Czasem konieczne jest delikatne podpiłowanie plastikowych elementów deski, ale zawsze rób to z umiarem i precyzją.
