Wielu kierowców korzysta z gniazda zapalniczki samochodowej jako uniwersalnego źródła zasilania dla różnorodnych urządzeń od ładowarek telefonów po nawigacje czy wideorejestratory. Jednakże, aby bezpiecznie i skutecznie podłączyć jakiekolwiek akcesorium, kluczowe jest prawidłowe zidentyfikowanie bieguna dodatniego (+). Błędne podłączenie może prowadzić do uszkodzeń zarówno urządzenia, jak i instalacji elektrycznej pojazdu. W tym artykule, jako Kazimierz Jabłoński, ekspert w dziedzinie motoryzacji, szczegółowo wyjaśnię, jak bezpiecznie i bezbłędnie zidentyfikować biegun dodatni (+) w gnieździe zapalniczki samochodowej. Dowiesz się, jak poprawnie podłączyć urządzenia, uniknąć zwarć i rozwiązać typowe problemy, co pozwoli Ci samodzielnie i pewnie korzystać z instalacji 12V w Twoim pojeździe.
Plus w gnieździe zapalniczki samochodowej jak go bezpiecznie zidentyfikować?
- Biegun dodatni (+) znajduje się na centralnym styku na dnie gniazda.
- Biegun ujemny (-) to metalowa obudowa (ścianki boczne) gniazda.
- Najpewniejszą metodą weryfikacji polaryzacji jest użycie multimetru.
- Kolory przewodów (czerwony +, czarny -) są często spotykane, ale nie zawsze standardowe.
- Przed rozpoczęciem jakichkolwiek prac zawsze odłącz akumulator lub wyjmij bezpiecznik.
- Standardowe napięcie w gnieździe to 12V prądu stałego (DC).
Zrozumienie podstaw: Co to jest plus (+) i minus (-) w instalacji auta?
W instalacji elektrycznej samochodu mamy do czynienia z prądem stałym (DC). Oznacza to, że prąd płynie zawsze w jednym kierunku od bieguna dodatniego (+) do bieguna ujemnego (-). Biegun dodatni to źródło energii, a ujemny to tzw. masa, czyli punkt odniesienia, do którego prąd wraca po wykonaniu pracy. W samochodzie biegun ujemny jest zazwyczaj połączony z karoserią pojazdu. Zrozumienie tej podstawowej zasady jest kluczowe, ponieważ większość urządzeń elektronicznych wymaga prawidłowej polaryzacji do działania.
Dlaczego błędne podłączenie może być kosztowne? Potencjalne ryzyko i skutki.
Błędne podłączenie urządzenia do gniazda zapalniczki, czyli odwrócenie polaryzacji, może mieć szereg nieprzyjemnych i kosztownych konsekwencji. W najlepszym wypadku urządzenie po prostu nie zadziała. Jednak znacznie częściej dochodzi do przepalenia bezpiecznika, który chroni obwód gniazda. To stosunkowo łatwy do naprawienia problem, ale wymaga wymiany bezpiecznika. Gorzej, jeśli dojdzie do zwarcia, które może uszkodzić podłączone urządzenie, a nawet doprowadzić do poważniejszej awarii w instalacji elektrycznej pojazdu. W skrajnych przypadkach, zwłaszcza przy braku odpowiednich zabezpieczeń, może dojść do przegrzania przewodów, a nawet pożaru. Dlatego tak ważne jest, aby zawsze działać z rozwagą i upewnić się co do prawidłowej polaryzacji.
Od zapalniczki do centrum zasilania ewolucja gniazda 12V w samochodzie.
Gniazdo zapalniczki samochodowej, jak sama nazwa wskazuje, pierwotnie służyło do zasilania elektrycznej zapalniczki. Z biegiem lat, wraz z rozwojem elektroniki użytkowej, jego rola ewoluowała. Dziś jest to uniwersalne gniazdo zasilania 12V DC, do którego podłączamy mnóstwo akcesoriów: ładowarki do smartfonów i tabletów, nawigacje GPS, transmitery FM, wideorejestratory, przenośne lodówki czy odkurzacze. W większości samochodów osobowych mamy do czynienia z napięciem 12V prądu stałego, natomiast w ciężarówkach czy niektórych maszynach budowlanych może to być 24V. Ta ewolucja sprawia, że prawidłowe zrozumienie i korzystanie z tego gniazda jest ważniejsze niż kiedykolwiek.
Jak znaleźć plus w zapalniczce? Dwie sprawdzone metody.
Metoda 1: Identyfikacja wizualna złota zasada centralnego styku.

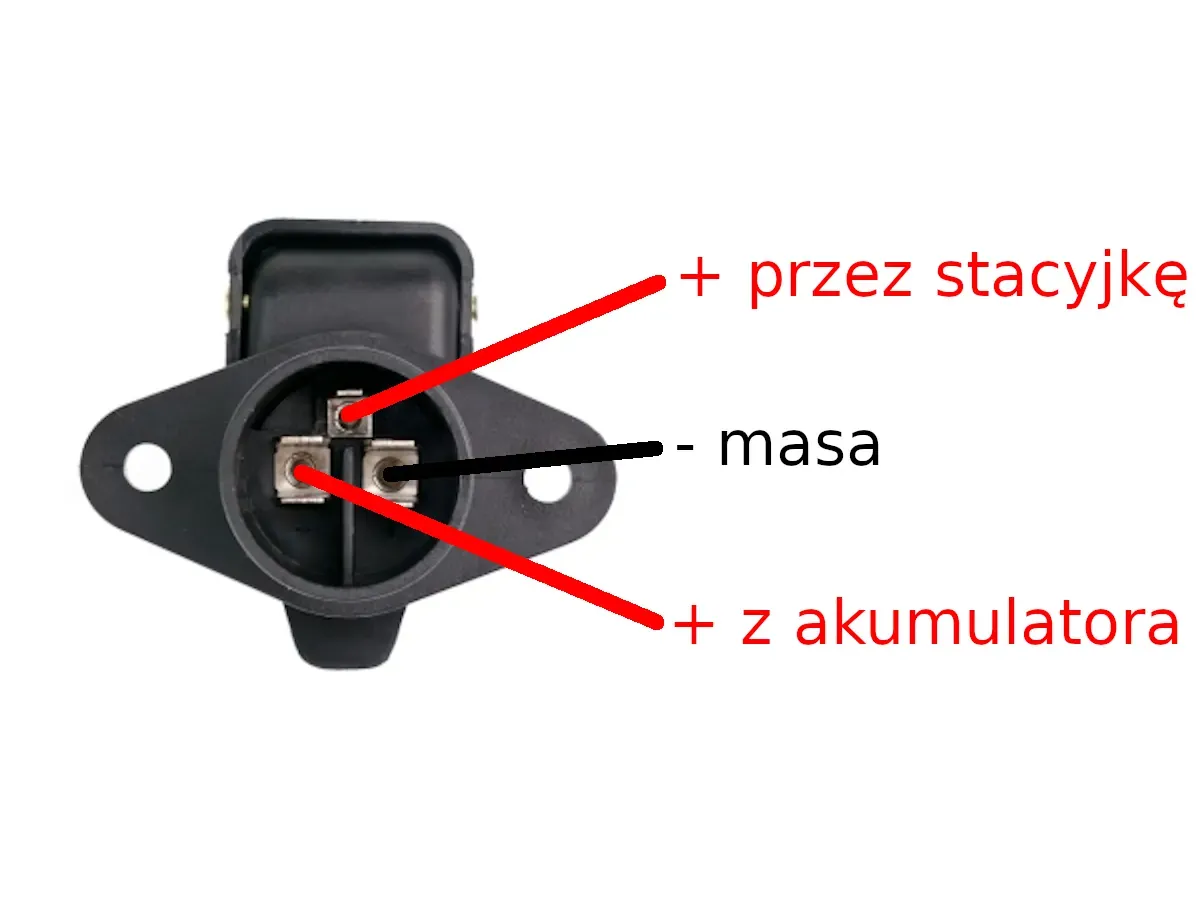

Najprostszą i najbardziej podstawową metodą identyfikacji plusa i minusa w gnieździe zapalniczki jest obserwacja. Zgodnie z powszechnie przyjętym standardem w motoryzacji, biegun dodatni (+) zawsze znajduje się na centralnym styku na samym dnie gniazda. To ten mały, okrągły element, często wystający nieco do przodu. Natomiast biegun ujemny (-) to metalowa obudowa, czyli ścianki boczne gniazda. Kiedy wkładasz wtyczkę urządzenia, jej centralny pin łączy się z plusem, a metalowe sprężynujące blaszki po bokach z minusem. To złota zasada, która sprawdza się w zdecydowanej większości przypadków.
Jak rozpoznać plus i minus po kolorach przewodów za gniazdem? (Czerwony i czarny to nie zawsze standard)
Jeśli masz dostęp do przewodów z tyłu gniazda zapalniczki, możesz spróbować zidentyfikować polaryzację po kolorach. Najczęściej spotykanym standardem jest czerwony przewód dla plusa (+) i czarny dla minusa (-). Czasami zamiast czarnego przewodu dla masy (minusa) można spotkać przewód w kolorze brązowym. Jednakże, muszę podkreślić, że nie jest to uniwersalna zasada! Producenci samochodów, zwłaszcza starszych modeli lub pojazdów z różnych rynków, mogą stosować odmienne schematy kolorystyczne. Dlatego też, poleganie wyłącznie na kolorach przewodów może być ryzykowne i zdecydowanie odradzam to jako jedyną metodę. Zawsze warto to zweryfikować.
Miernik w dłoń: Jak potwierdzić polaryzację z 100% pewnością?
Dla mnie, jako eksperta, użycie multimetru (miernika uniwersalnego) to jedyna stuprocentowo pewna metoda sprawdzenia polaryzacji w gnieździe zapalniczki. To narzędzie pozwoli Ci uniknąć wszelkich domysłów i potencjalnych uszkodzeń. Poniżej przedstawiam, jak to zrobić krok po kroku.
Przewodnik krok po kroku: Ustawienia miernika i prawidłowe przyłożenie sond.
- Ustawienie multimetru: Przede wszystkim, włącz multimetr i ustaw go na pomiar napięcia stałego (DCV lub V⎓). Wybierz odpowiedni zakres, który obejmuje 12V zazwyczaj będzie to 20V. Jeśli Twój miernik ma automatyczny zakres, po prostu ustaw go na pomiar napięcia stałego.
- Prawidłowe przyłożenie sond: Weź sondy multimetru. Czerwoną sondę przyłóż do centralnego styku na dnie gniazda (czyli tam, gdzie spodziewamy się plusa). Czarną sondę przyłóż do metalowej ścianki bocznej gniazda (czyli tam, gdzie spodziewamy się minusa/masy).
- Włączenie zapłonu: W wielu samochodach gniazdo zapalniczki jest zasilane dopiero po przekręceniu kluczyka w stacyjce do pozycji ACC (akcesoria) lub ON (zapłon). Upewnij się, że zapłon jest włączony, aby gniazdo było aktywne. W niektórych autach gniazdo ma stałe zasilanie, niezależnie od stacyjki.
Interpretacja wyników: Co oznacza odczyt 12V, a co -12V na wyświetlaczu?
Po prawidłowym przyłożeniu sond i włączeniu zapłonu, spójrz na wyświetlacz multimetru. Jeśli odczytujesz wartość około 12V (np. 12.3V, 12.8V) i jest to wartość dodatnia, oznacza to, że sondy zostały przyłożone poprawnie: czerwona jest na plusie, a czarna na minusie. To jest właśnie to, czego szukaliśmy! Jeśli natomiast na wyświetlaczu pojawi się wartość ujemna (np. -12.3V), oznacza to, że polaryzacja jest odwrócona. Czerwona sonda jest w rzeczywistości na minusie, a czarna na plusie. W takim przypadku wiesz, że centralny styk to plus, ale musisz pamiętać o tej "odwróconej" interpretacji, jeśli będziesz podłączać przewody.
Co robić, gdy miernik pokazuje 0V? Szybka diagnostyka problemu.
Jeżeli po wykonaniu wszystkich kroków multimetr wciąż pokazuje 0V, nie panikuj. To zazwyczaj oznacza jeden z kilku typowych problemów:
- Wyłączony zapłon: Jak wspomniałem wcześniej, gniazdo może być aktywne tylko po włączeniu stacyjki. Upewnij się, że kluczyk jest w pozycji ACC lub ON.
- Przepalony bezpiecznik: To najczęstsza przyczyna braku zasilania. Bezpiecznik chroniący gniazdo zapalniczki mógł się przepalić. Należy go zlokalizować i wymienić.
- Luźne przewody: Rzadziej, ale zdarza się, że przewody z tyłu gniazda są luźne lub odłączone. Wymaga to dostępu do tylnej części gniazda i sprawdzenia połączeń.
Zawsze zacznij od sprawdzenia zapłonu, a następnie bezpiecznika. To najszybsza diagnostyka.
Typowe problemy z gniazdem zapalniczki i proste rozwiązania.
Gniazdo zapalniczki, choć proste w konstrukcji, bywa źródłem drobnych, ale irytujących problemów. Jako Kazimierz Jabłoński, pomogę Ci je zdiagnozować i rozwiązać.
Gniazdo nie działa? Pierwszy krok to sprawdzenie bezpieczników.
Absolutnie najczęstszą przyczyną niedziałającego gniazda zapalniczki jest przepalony bezpiecznik. Gniazdo jest zawsze chronione bezpiecznikiem, aby zapobiec uszkodzeniu instalacji w przypadku zwarcia lub przeciążenia. Typowe wartości bezpieczników dla gniazda zapalniczki to od 10A do 20A. Zawsze warto zacząć diagnostykę od sprawdzenia i ewentualnej wymiany tego elementu. Pamiętaj, aby wymieniać bezpiecznik na taki o tej samej wartości prądu.
Gdzie szukać bezpiecznika od zapalniczki w Twoim samochodzie?

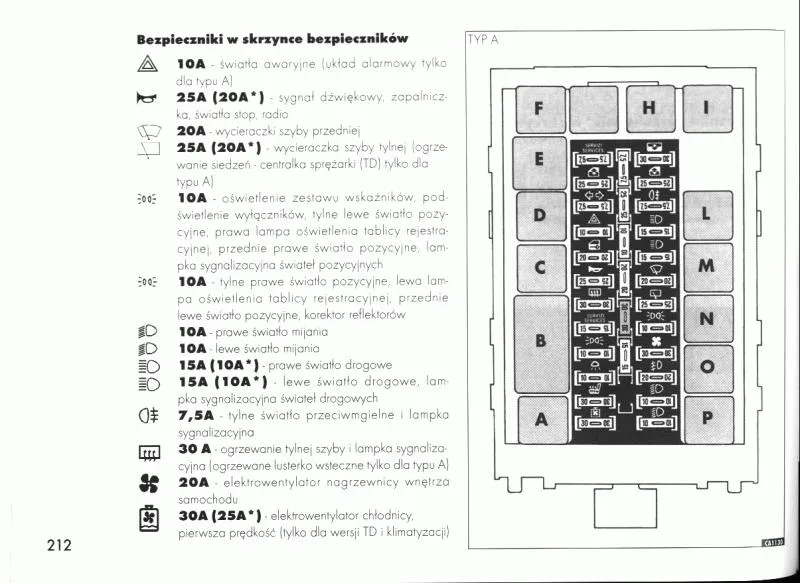

Skrzynki bezpieczników w samochodach są zazwyczaj umieszczone w kilku standardowych miejscach. Najczęściej znajdziesz je pod deską rozdzielczą (np. po stronie kierowcy, pod kierownicą, lub po stronie pasażera, za schowkiem), w komorze silnika (zazwyczaj w czarnej skrzynce z pokrywą) lub w bagażniku. Aby dokładnie zlokalizować bezpiecznik odpowiedzialny za gniazdo zapalniczki (często oznaczony jako "CIG", "ACC" lub symbol gniazda), zawsze zalecam sprawdzenie instrukcji obsługi pojazdu. Tam znajdziesz precyzyjny schemat i lokalizację.
Zaśniedziałe styki ukryty wróg zasilania i jak go pokonać.
Z biegiem czasu, w gnieździe zapalniczki mogą pojawić się zaśniedziałe lub skorodowane styki. Wilgoć, kurz i wahania temperatury sprzyjają temu procesowi. Zaśniedzenie tworzy warstwę izolującą, która utrudnia przepływ prądu, co może skutkować niestabilnym działaniem podłączonych urządzeń lub całkowitym brakiem zasilania. Aby temu zaradzić, możesz spróbować delikatnie wyczyścić styki. Użyj patyczka higienicznego nasączonego alkoholem izopropylowym lub specjalnego preparatu do czyszczenia styków elektrycznych. W trudniejszych przypadkach, bardzo delikatne przetarcie drobnym papierem ściernym (np. 600-800) może pomóc, ale rób to z najwyższą ostrożnością, aby nie uszkodzić gniazda.
Luźne przewody za gniazdem jak bezpiecznie sprawdzić i poprawić połączenie?
Czasami problemem nie jest bezpiecznik ani zaśniedziałe styki, lecz luźne połączenia przewodów za samym gniazdem. Wibracje i ruchy mogą z czasem poluzować połączenia. Dostęp do tylnej części gniazda zazwyczaj wymaga demontażu części deski rozdzielczej lub konsoli centralnej. Jeśli podejrzewasz ten problem i masz odpowiednie umiejętności, możesz sprawdzić i poprawić połączenia. Zawsze jednak pamiętaj o odłączeniu zasilania (akumulatora lub bezpiecznika) przed manipulowaniem przy przewodach, aby uniknąć zwarcia lub porażenia prądem. Jeśli nie czujesz się na siłach, lepiej zleć to zadanie elektrykowi samochodowemu.
Bezpieczne podłączanie urządzeń do gniazda zapalniczki.
Zawsze powtarzam moim klientom: bezpieczeństwo to podstawa. Niezależnie od tego, czy podłączasz prostą ładowarkę, czy modyfikujesz instalację, odpowiednie środki ostrożności są kluczowe.
Zanim zaczniesz: odłącz akumulator lub wyjmij bezpiecznik.
To jest absolutnie najważniejsza zasada, którą musisz zapamiętać. Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej samochodu, a zwłaszcza przy przewodach gniazda zapalniczki, zawsze odłącz ujemną klemę akumulatora lub wyjmij odpowiedni bezpiecznik. Dlaczego to takie ważne? Zapobiega to przypadkowemu zwarciu, które może uszkodzić elektronikę pojazdu, przepalić przewody, a nawet spowodować pożar. Chroni to również Ciebie przed ryzykiem porażenia prądem. Lepiej poświęcić chwilę na odłączenie zasilania niż mierzyć się z poważnymi konsekwencjami.
Prawidłowe zarabianie końcówek i lutowanie jak zapewnić trwałe połączenie?
Jeśli planujesz modyfikować instalację i podłączać przewody bezpośrednio do gniazda lub jego zasilania, kluczowe jest zapewnienie trwałego i bezpiecznego połączenia. Nie wystarczy owinąć przewodów taśmą izolacyjną. Używaj odpowiednich narzędzi do zarabiania końcówek (np. zaciskarek do konektorów) lub, jeśli masz umiejętności, wykonaj solidne lutowanie. Połączenia muszą być mocne mechanicznie i elektrycznie. Następnie zawsze izoluj wszystkie połączenia za pomocą koszulek termokurczliwych lub wysokiej jakości taśmy izolacyjnej. To zapobiegnie zwarciom i zapewni długotrwałe, bezawaryjne działanie.
Przeczytaj również: Jak szybko odparować szyby w aucie? Poradnik eksperta!
Czy Twoje urządzenie nie przeciąży instalacji? Jak sprawdzić pobór prądu.
Każde gniazdo zapalniczki jest chronione bezpiecznikiem o określonej wartości prądu (np. 10A, 15A, 20A). Oznacza to, że maksymalny prąd, jaki może przez nie przepłynąć, jest ograniczony. Zanim podłączysz nowe urządzenie, sprawdź jego specyfikację techniczną, a dokładnie pobór prądu (wyrażony w amperach - A). Jeśli sumaryczny pobór prądu przez wszystkie podłączone urządzenia przekroczy wartość bezpiecznika, ten po prostu się przepali. Warto mieć to na uwadze, zwłaszcza przy podłączaniu kilku akcesoriów jednocześnie za pomocą rozdzielaczy. Przeciążanie instalacji może prowadzić do częstego przepalania bezpieczników, a w skrajnych przypadkach do uszkodzenia przewodów.
