Kamera samochodowa na stałe: Tryb parkingowy i estetyka bez kabli DIY.

Ten artykuł to szczegółowy przewodnik DIY, który krok po kroku wyjaśni, jak samodzielnie podłączyć kamerę samochodową na stałe do instalacji elektrycznej pojazdu. Dowiesz się, jak uzyskać estetyczny montaż bez widocznych kabli i aktywować zaawansowane funkcje, takie jak tryb parkingowy, dbając jednocześnie o bezpieczeństwo i unikając typowych problemów.

Stałe zasilanie kamery: Dlaczego warto?

Zastanawiasz się, czy warto poświęcić czas na stałe podłączenie wideorejestratora w swoim samochodzie? Z mojego doświadczenia wynika, że to jedna z najlepszych inwestycji w komfort i bezpieczeństwo. Nie chodzi tylko o estetykę, choć ta jest nie do przecenienia. Przede wszystkim, stałe zasilanie otwiera drzwi do pełnego wykorzystania możliwości Twojej kamery, zwłaszcza w zakresie monitorowania pojazdu, gdy Ty jesteś poza nim.

Koniec z plątaniną kabli: Odzyskaj estetykę i porządek w kokpicie

Jednym z najbardziej irytujących aspektów korzystania z wideorejestratora podłączonego do gniazda zapalniczki jest wszechobecny kabel. Ciągnie się przez cały kokpit, plącze się, przeszkadza i po prostu szpeci wnętrze. Stałe podłączenie eliminuje ten problem raz na zawsze. Wszystkie przewody są ukryte pod tapicerką, podsufitką i w słupkach, dzięki czemu wnętrze Twojego samochodu odzyskuje estetykę i porządek. To drobiazg, ale znacząco wpływa na komfort codziennego użytkowania.

Klucz do bezpieczeństwa na postoju: Jak aktywować prawdziwy tryb parkingowy?

Większość nowoczesnych wideorejestratorów oferuje tryb parkingowy funkcję, która nagrywa zdarzenia wokół samochodu, gdy jest on zaparkowany. Jest to nieocenione w przypadku stłuczek, wandalizmu czy prób kradzieży. Jednak aby ten tryb działał prawidłowo i przez dłuższy czas, kamera musi mieć stałe zasilanie. Podłączenie do gniazda zapalniczki zazwyczaj odcina zasilanie po wyłączeniu silnika. Tylko stałe podłączenie do instalacji elektrycznej, z wykorzystaniem przewodów BATT+ (stałe zasilanie) i ACC (zasilanie po zapłonie), pozwala na pełne wykorzystanie trybu parkingowego. Kluczowy jest tu również moduł ochrony akumulatora, który zabezpiecza przed jego rozładowaniem, o czym szerzej opowiem w dalszej części.

Pewność nagrywania w każdej sytuacji: Zapomnij o sprawdzaniu, czy kamera jest włączona

Ile razy zdarzyło Ci się zapomnieć włączyć kamerę lub martwić się, czy aby na pewno nagrywa? Ze stałym zasilaniem ten problem znika. Kamera włącza się automatycznie wraz z uruchomieniem silnika i przechodzi w tryb parkingowy po jego wyłączeniu. To daje spokój ducha i pewność, że kluczowe momenty zostaną zarejestrowane, niezależnie od tego, czy jesteś w trasie, czy Twój samochód stoi na parkingu. To niezawodność, której nie da się przecenić.

Przygotuj się do montażu: Narzędzia i podstawy wiedzy

Zanim zabierzesz się do pracy, upewnij się, że masz wszystko, czego potrzebujesz. Odpowiednie przygotowanie to klucz do sprawnego i bezpiecznego montażu. Nie ma nic gorszego niż przerywanie pracy w połowie, bo czegoś brakuje. Pamiętaj, że pracujemy z elektryką, więc precyzja i ostrożność są na wagę złota.

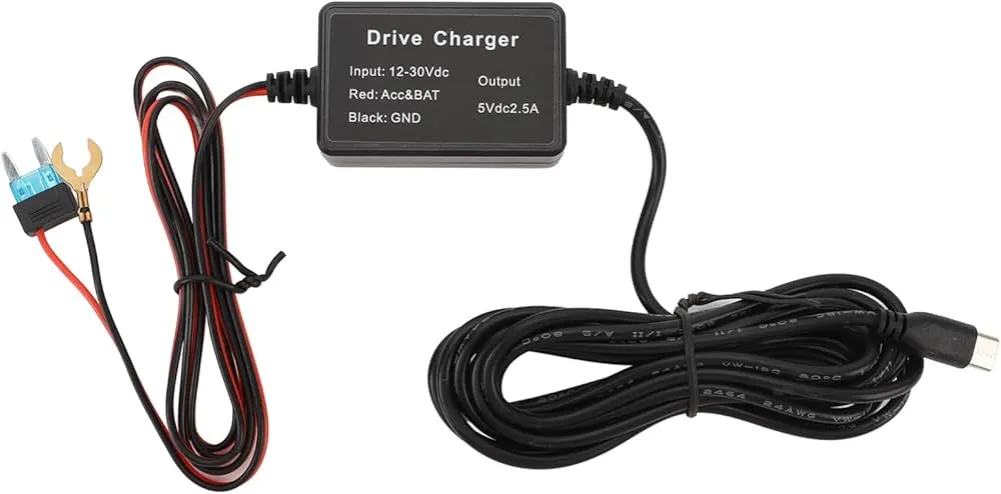

Twoja lista zakupów: Jaki adapter zasilania (hardwire kit) wybrać i na co zwrócić uwagę?

Sercem stałego podłączenia jest adapter zasilania, potocznie nazywany hardwire kitem. To niewielkie urządzenie, które obniża napięcie z 12V (instalacja samochodowa) do 5V (zasilanie kamery) i co najważniejsze, zarządza zasilaniem, aby chronić akumulator. Standardowy adapter posiada trzy przewody: czerwony (BATT+), żółty (ACC) i czarny (GND). Przy wyborze zwróć uwagę na kilka kluczowych aspektów:

• Moduł ochrony przed rozładowaniem akumulatora: To absolutna podstawa. Upewnij się, że adapter ma wbudowaną funkcję odcięcia zasilania, gdy napięcie akumulatora spadnie poniżej określonego progu (np. 12,0V lub 11,8V). Możliwość regulacji tego progu jest dodatkowym atutem.
• Kompatybilność z kamerą: Sprawdź, czy adapter ma odpowiednią końcówkę zasilającą do Twojej kamery (najczęściej micro USB lub mini USB).
• Typ bezpieczników: Adaptery są często sprzedawane z "złodziejkami prądu" (bypassami) do konkretnych typów bezpieczników (np. ATO, mini, micro2, low profile mini). Upewnij się, że pasują do Twojego samochodu.
• Długość przewodów: Zbyt krótkie przewody mogą utrudnić estetyczne ukrycie instalacji.

Niezbędnik instalatora: Narzędzia, bez których montaż będzie frustrujący

Oto lista narzędzi, które z pewnością ułatwią Ci pracę:

• Multimetr (miernik napięcia): Absolutnie niezbędny do zidentyfikowania odpowiednich bezpieczników. Bez niego działasz po omacku.
• Szczypce do zdejmowania izolacji/zaciskania konektorów: Przydadzą się, jeśli będziesz musiał przygotować przewody.
• Zestaw plastikowych narzędzi do demontażu tapicerki: Niezastąpione do bezpiecznego podważania i zdejmowania elementów wnętrza bez ich uszkadzania.
• "Złodziejki prądu" (adaptery/bypassy do bezpieczników): Umożliwiają bezinwazyjne wpięcie się w instalację bezpieczników.
• Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego mocowania przewodów.
• Latarka czołowa lub dobra latarka ręczna: Skrzynki bezpieczników często znajdują się w słabo oświetlonych miejscach.

Podstawy elektryki w aucie: Co oznaczają symbole BATT+ i ACC i dlaczego są kluczowe?

Zrozumienie tych trzech pojęć to podstawa sukcesu. Przewody adaptera zasilania są zazwyczaj oznaczone kolorami i symbolami, które odpowiadają za konkretne funkcje:

BATT+ (czerwony) to stałe zasilanie 12V, które jest dostępne w samochodzie przez cały czas, niezależnie od tego, czy zapłon jest włączony, czy wyłączony. Ten przewód odpowiada za zasilanie trybu parkingowego. ACC (żółty) to zasilanie, które pojawia się dopiero po przekręceniu kluczyka w stacyjce (lub wciśnięciu przycisku start/stop) i zanika po jego wyłączeniu. Dzięki niemu kamera wie, kiedy samochód jedzie, a kiedy jest zaparkowany.

GND (czarny) to masa, czyli uziemienie. Jest to przewód, który zamyka obwód elektryczny i jest niezbędny do prawidłowego działania każdego urządzenia elektrycznego w samochodzie. Musi być podłączony do metalowego elementu karoserii, który stanowi masę pojazdu.

Podłączanie kamery do skrzynki bezpieczników: Przewodnik krok po kroku

Przechodzimy do sedna, czyli do praktycznego montażu. Pamiętaj, aby działać spokojnie i metodycznie. To nie jest wyścig. Każdy krok jest ważny, a precyzja zapewni Ci bezproblemowe działanie kamery na długie lata. Zaczynamy!

Krok 1: Gdzie w Twoim aucie ukryto skrzynkę z bezpiecznikami?

Pierwszym zadaniem jest zlokalizowanie skrzynki bezpieczników. W większości samochodów osobowych znajdziesz ją w kilku typowych miejscach: po lewej stronie deski rozdzielczej (dostępna po otwarciu drzwi kierowcy), w schowku pasażera lub pod maską w komorze silnika. Czasem zdarza się, że jest również pod siedzeniem lub w bagażniku. Zawsze, ale to zawsze, sprawdź instrukcję obsługi swojego pojazdu tam znajdziesz dokładny schemat i lokalizację wszystkich skrzynek bezpieczników. To oszczędzi Ci mnóstwo czasu i frustracji.

Krok 2: Detektyw w akcji Jak za pomocą multimetru znaleźć bezpiecznik ze stałym i zapłonowym zasilaniem

To kluczowy moment. Musimy znaleźć dwa bezpieczniki: jeden z ciągłym zasilaniem (BATT+) i jeden z zasilaniem po zapłonie (ACC). Oto jak to zrobić:

1. Wyłącz zapłon i wyjmij kluczyk ze stacyjki. To ważne dla bezpieczeństwa.
2. Otwórz skrzynkę bezpieczników.
3. Ustaw multimetr na pomiar napięcia stałego (DCV, zakres 20V).
4. Podłącz czarny przewód multimetru (COM) do punktu masy (np. do metalowej śruby w pobliżu skrzynki bezpieczników).
5. BATT+: Dotykaj czerwonym przewodem multimetru (VΩmA) do metalowych styków poszczególnych bezpieczników. Szukaj takiego, który pokazuje napięcie około 12V, nawet gdy zapłon jest wyłączony. Zapisz jego numer i funkcję (np. światło wewnętrzne, radio choć radio może mieć też ACC).
6. ACC: Teraz włącz zapłon (ale nie uruchamiaj silnika). Ponownie dotykaj styków bezpieczników. Szukaj takiego, który pokazuje napięcie około 12V po włączeniu zapłonu i 0V po jego wyłączeniu. Zapisz jego numer i funkcję (np. gniazdo zapalniczki, wycieraczki, radio).
7. Wybór bezpieczników: Wybieraj bezpieczniki, które zasilają mniej krytyczne systemy (np. gniazdo zapalniczki, radio, światło wewnętrzne, a nie ABS czy poduszki powietrzne). Upewnij się, że wybrany bezpiecznik ma odpowiednią wartość prądu (np. 10A, 15A).

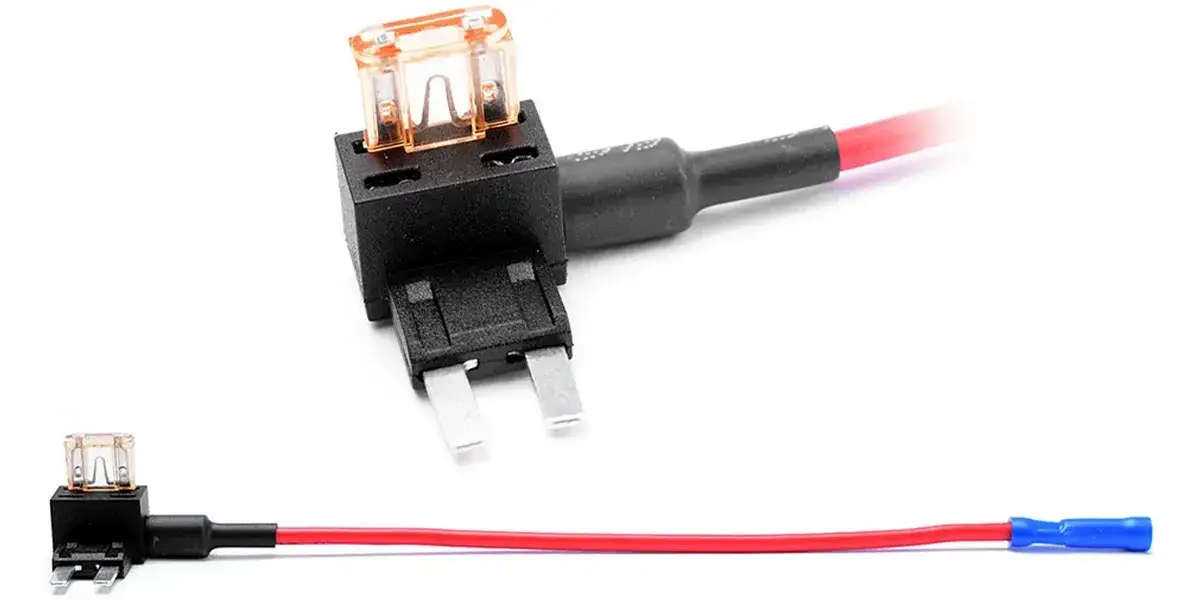

Krok 3: Bezpieczne wpięcie, czyli jak używać adapterów "bypass" (złodziejek prądu)

Adaptery "bypass" to genialne rozwiązanie, które pozwala na bezinwazyjne wpięcie się w instalację. Oto jak to zrobić:

1. Wyłącz zapłon i wyjmij kluczyk.
2. Wyjmij wybrany bezpiecznik ze skrzynki.
3. Włóż oryginalny bezpiecznik (ten, który właśnie wyjąłeś) w dolne gniazdo "złodziejki prądu".
4. Włóż nowy bezpiecznik (o wartości odpowiedniej dla kamery, np. 2A lub 3A, zazwyczaj dołączony do hardwire kitu) w górne gniazdo "złodziejki prądu".
5. Wepnij "złodziejkę prądu" w puste gniazdo, z którego wyjąłeś oryginalny bezpiecznik. Upewnij się, że jest dobrze osadzona.
6. Podłącz czerwony przewód BATT+ adaptera kamery do "złodziejki" wpiętej w bezpiecznik stałego zasilania.
7. Podłącz żółty przewód ACC adaptera kamery do "złodziejki" wpiętej w bezpiecznik zasilania po zapłonie.

Krok 4: Znalezienie idealnego punktu masy (GND) dlaczego to tak ważne dla stabilności działania?

(GND, czarny) jest równie ważny jak zasilające. Musi być podłączony do solidnego, metalowego elementu karoserii samochodu, który stanowi masę. Najczęściej jest to jakaś śruba, która mocuje element deski rozdzielczej lub inny metalowy element w pobliżu skrzynki bezpieczników. Upewnij się, że powierzchnia styku jest czysta i pozbawiona farby czy rdzy. Dobre połączenie masowe gwarantuje stabilne działanie kamery i minimalizuje ryzyko zakłóceń.

Krok 5: Sztuka kamuflażu jak profesjonalnie ukryć przewody pod słupkiem A i podsufitką

Teraz, gdy elektryka jest podłączona, czas na estetykę. Ukrycie przewodów to klucz do profesjonalnego wyglądu:

1. Poprowadź przewód zasilający od kamery wzdłuż górnej krawędzi przedniej szyby, wciskając go delikatnie pod podsufitkę. Użyj plastikowych narzędzi do demontażu, aby lekko odchylić podsufitkę.
2. Skieruj przewód w dół, wzdłuż słupka A (boczny słupek obok przedniej szyby). Często można go wsunąć pod uszczelkę drzwi lub delikatnie podważyć plastikową osłonę słupka A i poprowadzić kabel za nią.
3. Upewnij się, że przewód nie koliduje z poduszkami powietrznymi! To absolutnie kluczowe dla bezpieczeństwa. Jeśli nie masz pewności, jak bezpiecznie poprowadzić kabel w okolicach poduszek, poszukaj schematów lub skonsultuj się ze specjalistą.
4. Po dotarciu do deski rozdzielczej, poprowadź przewód w dół, w kierunku skrzynki bezpieczników. Możesz go ukryć za elementami deski rozdzielczej, używając opasek zaciskowych do zabezpieczenia.
5. Upewnij się, że wszystkie przewody są dobrze zabezpieczone i nie wiszą luźno.

Alternatywa: Podłączenie kamery przez port OBD-II

Dla tych, którzy szukają jeszcze prostszego rozwiązania, istnieje alternatywna metoda podłączenia kamery przez port diagnostyczny OBD-II. Jest to opcja "plug and play", która nie wymaga tak głębokiej ingerencji w instalację elektryczną, ale ma swoje specyficzne zalety i ograniczenia.

Zalety metody "plug and play": Kiedy prostota wygrywa?

Podłączenie kamery przez port OBD-II ma kilka niezaprzeczalnych zalet, które sprawiają, że jest atrakcyjne dla wielu użytkowników:

• Prostota instalacji: Wystarczy wpiąć adapter w port OBD-II, a następnie podłączyć do niego kamerę. To naprawdę "plug and play", bez konieczności szukania bezpieczników czy demontażu tapicerki.
• Szybkość: Cały proces zajmuje zaledwie kilka minut.
• Brak ingerencji w bezpieczniki: Nie musisz martwić się o wybór odpowiednich bezpieczników czy używanie "złodziejek prądu".
• Dostępność zasilania: Port OBD-II zazwyczaj dostarcza zarówno stałe zasilanie, jak i zasilanie po zapłonie, co umożliwia działanie trybu parkingowego (pod warunkiem, że adapter OBD-II ma wbudowaną ochronę akumulatora).

Potencjalne wady i ograniczenia złącza diagnostycznego, o których musisz wiedzieć

Mimo swojej prostoty, metoda OBD-II nie jest pozbawiona wad:

• Blokowanie portu OBD-II: Adapter zajmuje port diagnostyczny, co może być problemem, jeśli potrzebujesz go do diagnostyki pojazdu lub masz inne urządzenia podłączone do OBD-II (np. moduły do śledzenia GPS, interfejsy Bluetooth).
• Mniejsza stabilność zasilania: W niektórych samochodach zasilanie z portu OBD-II może być mniej stabilne niż bezpośrednio ze skrzynki bezpieczników, co może wpływać na niezawodność kamery.
• Możliwe zakłócenia: Istnieje niewielkie ryzyko zakłóceń w komunikacji z innymi modułami pojazdu, choć w większości przypadków jest to mało prawdopodobne.
• Widoczność adaptera: Adapter OBD-II jest zazwyczaj widoczny, co może być mniej estetyczne niż całkowicie ukryta instalacja hardwire kit.
• Ograniczenia w trybie parkingowym: Nie wszystkie adaptery OBD-II posiadają zaawansowane moduły ochrony akumulatora z możliwością regulacji progów napięcia, co jest kluczowe dla bezpiecznego trybu parkingowego.

Rozwiązywanie problemów po montażu kamery

Nawet przy najlepszych chęciach i starannym montażu, czasem coś może pójść nie tak. Nie martw się, większość problemów po podłączeniu kamery można łatwo zdiagnozować i rozwiązać. Przedstawię Ci najczęstsze scenariusze i podpowiem, jak sobie z nimi poradzić.

"Moja kamera rozładowuje akumulator! " Rola modułu ochrony napięciowej i jego ustawień

To jeden z najczęstszych problemów, z którym spotykam się po samodzielnym montażu. Jeśli Twoja kamera rozładowuje akumulator, zazwyczaj winowajcą jest brak lub nieprawidłowe ustawienie modułu ochrony napięciowej w adapterze zasilania (hardwire kit). Moduł ten ma za zadanie odciąć zasilanie kamery, gdy napięcie akumulatora spadnie poniżej bezpiecznego poziomu (np. 12,0V, 11,8V lub 11,6V), aby samochód mógł bez problemu odpalić. Sprawdź instrukcję adaptera i upewnij się, że moduł jest aktywny, a próg odcięcia napięcia jest ustawiony na odpowiednią wartość, najlepiej nie niższą niż 12,0V. Jeśli Twój adapter nie ma takiego modułu, rozważ jego wymianę, ponieważ jest to kluczowy element bezpiecznego trybu parkingowego.

Kamera nie przełącza się w tryb parkingowy? Sprawdź te dwie rzeczy, zanim oddasz ją do serwisu

Jeśli kamera działa podczas jazdy, ale nie przechodzi w tryb parkingowy po wyłączeniu silnika, najprawdopodobniej problem leży w jednym z dwóch miejsc:

1. Nieprawidłowe podłączenie przewodów BATT+ i ACC: Upewnij się, że przewód BATT+ (czerwony) jest podłączony do bezpiecznika ze stałym zasilaniem, a przewód ACC (żółty) do bezpiecznika z zasilaniem po zapłonie. Jeśli zamieniłeś je miejscami lub któryś z nich jest źle podłączony, kamera nie będzie wiedziała, kiedy samochód jest zaparkowany. Użyj multimetru, aby ponownie zweryfikować napięcia na wybranych bezpiecznikach.
2. Ustawienia kamery: Sprawdź menu ustawień swojej kamery. Wiele wideorejestratorów wymaga ręcznej aktywacji trybu parkingowego w oprogramowaniu. Upewnij się, że jest on włączony i skonfigurowany zgodnie z Twoimi preferencjami (np. wykrywanie ruchu, czujnik wstrząsów).

Czy stracę gwarancję na nowy samochód? Prawdy i mity o ingerencji w instalację

To bardzo częste i zrozumiałe pytanie, zwłaszcza w przypadku nowych samochodów. Obawa przed utratą gwarancji jest realna, ale często przesadzona. Z mojego doświadczenia wynika, że użycie bezinwazyjnych metod, takich jak adaptery (bypassy) wpinane w gniazda bezpieczników, jest uznawane za bezpieczne i generalnie nie powoduje utraty gwarancji. Producenci samochodów zazwyczaj nie mają problemu z taką modyfikacją, o ile nie doprowadzi ona do bezpośredniego uszkodzenia instalacji elektrycznej pojazdu. Problemy mogą powstać jedynie w przypadku uszkodzenia instalacji w wyniku nieprawidłowego montażu (np. zwarcia, przepalenia przewodów). Jeśli jednak montaż jest wykonany starannie i zgodnie z zasadami, ryzyko jest minimalne. W razie wątpliwości zawsze możesz skonsultować się z autoryzowanym serwisem przed przystąpieniem do pracy.

Użycie bezinwazyjnych metod, takich jak adaptery (bypassy) wpinane w gniazda bezpieczników, jest uznawane za bezpieczne i generalnie nie powoduje utraty gwarancji. Problemy mogą powstać jedynie w przypadku uszkodzenia instalacji w wyniku nieprawidłowego montażu.

Przeczytaj również: Ładowanie elektryka: Ile kosztuje 100 km? Oszczędzaj w domu i trasie!

Profesjonalny montaż kamery: Kiedy warto zlecić to ekspertom?

Choć samodzielny montaż wideorejestratora jest w zasięgu większości osób z podstawowymi umiejętnościami technicznymi, czasem warto rozważyć zlecenie tego zadania profesjonalistom. Nie każdy czuje się komfortowo, ingerując w instalację elektryczną samochodu, a w niektórych przypadkach może to być po prostu lepsze rozwiązanie.

Analiza kosztów: Co dokładnie wchodzi w cenę usługi w warsztacie?

Koszt profesjonalnego montażu wideorejestratora w Polsce waha się zazwyczaj od 250 do 500 zł. Cena zależy od kilku czynników: modelu samochodu (niektóre są bardziej skomplikowane w demontażu), renomy serwisu oraz tego, czy montowana jest tylko kamera przednia, czy również tylna. W cenę usługi wliczone jest zazwyczaj: zlokalizowanie odpowiednich bezpieczników, podłączenie adaptera zasilania, estetyczne ukrycie wszystkich przewodów (w tym kabla do kamery tylnej, jeśli jest), a także testowanie działania kamery i trybu parkingowego. To kompleksowa usługa, która gwarantuje spokój ducha.

Kiedy warto odpuścić i zlecić montaż specjaliście?

Są sytuacje, w których zdecydowanie rekomenduję skorzystanie z usług profesjonalnego warsztatu:

• Brak pewności co do własnych umiejętności: Jeśli nie czujesz się pewnie z multimetrem, demontażem tapicerki czy pracą z elektryką, lepiej nie ryzykować uszkodzenia pojazdu.
• Skomplikowana elektryka pojazdu: Niektóre nowoczesne samochody mają bardzo złożoną instalację elektryczną, a dostęp do bezpieczników jest utrudniony.
• Chęć uzyskania idealnie ukrytej instalacji: Profesjonaliści mają doświadczenie i narzędzia, aby ukryć przewody w sposób, który jest niemal niewidoczny, co jest trudniejsze do osiągnięcia samodzielnie.
• Brak czasu lub odpowiednich narzędzi: Jeśli nie masz czasu na samodzielny montaż lub brakuje Ci niezbędnych narzędzi, zlecenie pracy specjaliście jest po prostu wygodniejsze.
• Montaż kamery dwukanałowej (przód + tył): Poprowadzenie kabla do kamery tylnej przez całe wnętrze samochodu, w tym przez słupki i podsufitkę bagażnika, może być wyzwaniem, które lepiej powierzyć ekspertom.
